Produktionsprocess för vattentät ryggsäck IPX8

Sealock är en IPX8 vattentät ryggsäckstillverkare och OEM-leverantör. Att nå IPX8 på en telefonväska är ett precisionsproblem på en liten förseglad volym. Att nå den på en 65-liters bärande ryggsäck är en helt annan disciplin: meter av söm istället för centimeter, en bred öppning som måste täta jämnt över hela sin bredd, en kropp som böjer sig under belastning när den är nedsänkt och tillräckligt med instängd luft för att sätta rejält tryck på stängningen från insidan. Den här guiden täcker hur ett IPX8-paket faktiskt är byggt och de tekniska siffrorna bakom stängningen som gör det möjligt.

Varför skala ändrar problemet

IPX8 betyder kontinuerlig nedsänkning över en meter, till ett djup och en varaktighet som tillverkaren deklarerar. Att möta det på en stor förpackning med mjuka sidor introducerar fyra faktorer som en liten förseglad påse aldrig möter:

• Sömlängd.Ett 65L-paket bär många gånger den svetsade sömmen av en påse. Varje ytterligare mätare är en annan möjlighet för en marginalsvets, så processkonsistens är viktigare när volymen växer, inte mindre.
• Intern luftmängd.En förseglad 65L förpackning fångar en stor volym luft. Nedsänkt, den luften komprimeras och trycker utåt mot förslutningen och sömmarna - förpackningen är under tryck från båda håll samtidigt.
• Böjning under belastning.En lastad packning deformeras när den bärs, tappas och pressas mot ett skrov eller en sten. En påse sitter stilla; en förpackning sömmar hela tiden.
• Bärande genomföringar.Sele, höftbälte och draghandtagsankare bär alla vikt på en kropp som måste förbli tät. En påse har en remspets; ett paket har åtta eller fler.

Varför en Roll-Top Ensam inte kommer dit

En roll-top är en utmärkt stängning och det rätta valet för de flesta vattentäta förpackningar. Vad det inte är är en tryckklassad tätning. Den skapar en labyrintbana som besegrar regn, stänk och kort nedsänkning, men dess tätningskraft kommer från användarens händer och ett spänne – det är inte en kontrollerad, konstruerad kompression. För en deklarerad IPX8-klassificering måste förslutningen tillämpa enmätbar, repeterbar klämkraft på en kompatibel packning.

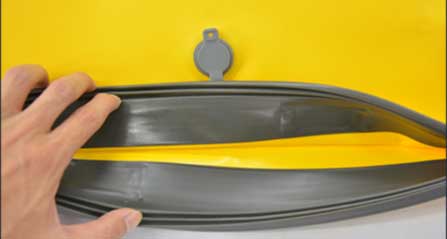

Vår IPX8-paketkonstruktion gör det med tre delar som samverkar: atätningslist av naturgummilängs öppningen, avikbar fliksom sluter sig till den, och encentral kompressionsremsom klämmer fast enheten. Gummit ger elasticiteten; klaffen tillhandahåller geometrin; remmen ger kraften.

Packningstekniken bakom

Kompressionstätningar lever eller dör på ett nummer som sällan diskuteras i påstillverkning, och det är smalare än de flesta antar.

• Kompressionsbandet.En gummipackning måste klämmas ihop med en procentandel av dess ursprungliga tjocklek för att täta. Deideal är cirka 40 %, det praktiska maxvärdet är 50 % och det lägsta är ungefär 10–15 %. Underkomprimera den och det finns ingen tätning;överkomprimera den till mer än 50 % och gummit kanske inte återhämtar sig alls— lämnar en permanent lucka där tätningen brukade vara. Att designa förslutningen innebär att designa för det bandet, inte bara att klämma fast så hårt som möjligt.
• Kompressionsset.Gummits förmåga att trycka tillbaka mäts med kompressionsuppsättning, testad tillASTM D395. En blandning med dålig kompressionssättning uppför sig bra på dag ett och slutar successivt att täta. Detta är en materialspecifikation, inte ett designantagande.
• Avkoppling.En komprimerad packnings återställande kraft faller mätbart kort efter installationen - inom en timme kan den vara cirka tre fjärdedelar av dess ursprungliga värde. Direkt fel är osannolikt, men läckage blir möjligt om designen inte hade någon marginal. Så klämsystemet specificeras med höjdhöjd snarare än till det teoretiska minimum.

Den svåraste delen: jämn klämning över en vid öppning

Det är här en stor förpackning skiljer sig mest från en liten förseglad produkt. En central kompressionsrem applicerar sin största kraft i mitten av öppningen och gradvis mindre mot ändarna. Packningsteknik har ett namn för det resulterande problemet - kraftkoncentration vid klämpunkten, med underkompression bort från det - och de klassiska svaren gäller:

• Kompressionen stannarsom förhindrar att packningen krossas förbi rebound-gränsen där bandet drar hårdast.
• En förstyvad flik, så att stängningskraften sprider sig längs öppningen istället för att försvinna några centimeter på vardera sidan av remmen.
• Packningsprofil och durometer vald för kraftkurvanstängningen levererar faktiskt, inte för ett enhetligt ideal.
• Vik geometri i ändarna, eftersom en vikbar flik måste vända ett hörn i vardera änden av öppningen - samma problem med hörnsamlingar som påverkar alla breda vikta stängningar.

Ojämn klämning är det klassiska felläget för denna stängningstyp: en tätning som håller i mitten och gapar i ena änden kommer att passera en tillfällig dunk och läcka under ihållande tryck. Att verifiera jämnheten över hela bredden, inte bara vid remmen, är ett obligatoriskt inspektionssteg.

Skalet: Mer söm, mindre tolerans

• Material.TPU laminerat på 420D nylon är det rätta skalet för den här klassen — nylonbasen har riv- och nötningshållfasthet, TPU levererar hydrolysbeständighet, UV-stabilitet, kallflexibilitet och svetsbarhet. TPU tolererar också den konstanta böjningen som ett laddat paket utsätter för mycket bättre än en styv beläggning.
• Svetsning vid 27,12 MHzutan nålhål någonstans i barriären. På en stor förpackning är svetsparameterstabilitet över en hel produktionskörning den enskilt största avgörande faktorn för om partiet håller sitt betyg.
• En förstärkt nötningsbas.Baspanelen dras och sätts ner mer än någon annan yta, och på en IPX8-produkt är en genomsliten bas ett tätningsfel, inte bara kosmetisk skada.
• Lastankare sys före svetsning.Sele, höftbälte och ankare för draghandtag sys till platta paneler med hög spänning först, så att perforeringarna hamnar under den svetsade huden och belastningen sprider sig över ett sytt fotavtryck. Endast svetsade ankare lossnar under ihållande skjuvning.

Produktionssekvensen

1. Material iscensättning och skärning— Paneler skurna till snäva toleranser, eftersom en svetsad söm inte har någon möjlighet att absorbera avdrift.
2. Undermonteringssömnad— sele, höftbälte, ryggpanel, sidfickor och fransbandsfästen byggda som moduler.
3. Lastpunktssömmar till platta paneler— Ankare applicerade med hög spänning innan skalet stängs.
4. Formuppsättning och HF-svetsning— skalet smält samman till ett kontinuerligt förseglat skinn som täcker de sydda fotavtrycken.
5. Packningsbindning— tätningsremsan av naturgummi sammanfogad längs öppningens hela längd. Varje avvikelse här blir ett ojämnt kompressionsband senare.
6. Flik och kompressionsrem— flikgeometri inställd för att vikas rakt på packningen, remmen och hårdvaran förankrade.
7. Verifiering av stängning— kompression kontrollerad över hela bredden, inte bara vid remmen.
8. Bestämning av läckage och packning.

Produktens grund

Dessa svetsade förpackningar är lika utgångspunkter för en OEM-order — ingen är rankad över en annan; IPX8-konstruktionen sitter tillsammans med verifierade IPX7 roll-top och lufttäta dragkedjor:

Bild	Modell & specifikationer	Tätningssystem & betyg	MOQ
	SL-J033 vattentät expeditionspaket— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1 916 / 1 968 / 2 043 g; TPU laminerad på 420D nylon; kraftig förstärkt nötningsbas; invändig nätficka; sidficka, sidofranssnören, kardborrepanel, reflekterande rör; vadderade axelband, bröstbensrem, vadderat höftbälte, draghandtag; gul/svart.	IPX8— tätningslist av naturgummi + vikklaff + central kompressionsrem	300–500
	SL-E103 Vattentät ryggsäck med lufttät dragkedja— 45L (30×22×73 cm); TPU vattentät beläggning; internt datorlager; prov 15 dagar.	Lufttät dragkedja — verifierad IPX7, bred snabb åtkomst	500
	SL-E090 Lufttät torr ryggsäck— 60L (36×25×80 cm); TPU; svart, gul, röd; fälls ned för transport; flyter.	Roll-top — stor instängd luftvolym, flytkraft genom design	300–500
	SL-E039 TPU torr ryggsäck— 25L; 420D nylon belagd med TPU; två justerbara axelband och en midjeknapp; prov 3–5 dagar.	Roll-top — verifierad IPX7 på ett svetsat TPU-skal	300–500
	SL-E977 Kajak Torr Ryggsäck— 28L; 500D PVC 0,5 mm; halvcirkulärt skal; telefonfönster; multifunktionslås; sidouppblåsnings-/tömningsventil; EVA bakpanel.	Roll-top med ventil — kontrollerad lufthantering på en förseglad kropp	300–500

Tätningssystem, packningsspecifikation, kapacitet, skalmaterial, ledningskonfiguration, hårdvara och varumärke kan specificeras per beställning, eller så kan en förpackning utvecklas från en skiss. Observera att SL-J033 har tre kapaciteter på en tätningsplattform, så ett IPX8-program kan täcka 45–65L utan tre separata stängningsutvecklingar.

Kvalitetskontroll för ett IPX8-paket

Kvalitet är gated i tre nivåer.IQCtäcker inkommande TPU-laminerat tyg för beläggningstjocklek, vidhäftning och svetsbarhet, pluspackningslager för durometer och kompressionssats, och webbing, skum, spännen och hårdvara mot den signerade standarden.IPQCtäcker skärtolerans, svetsintegritet och svetsbredd, täthet av packningen längs öppningen, flik- och bandmontering, lastankarsömmar ochkompressionsverifiering över hela förslutningens bredd— med fläktester på provsvetsar i början av varje körning.OQCtäcker ISO 2859 AQL-sampling, nedsänkningstestning till det deklarerade djupet och varaktigheten, och guldprovsjämförelse, med SGS- eller QIMA-certifiering tillgänglig - och för ett IPX8-påstående bör köpare förvänta sig en testrapport som anger djupet, inte bara betyget.

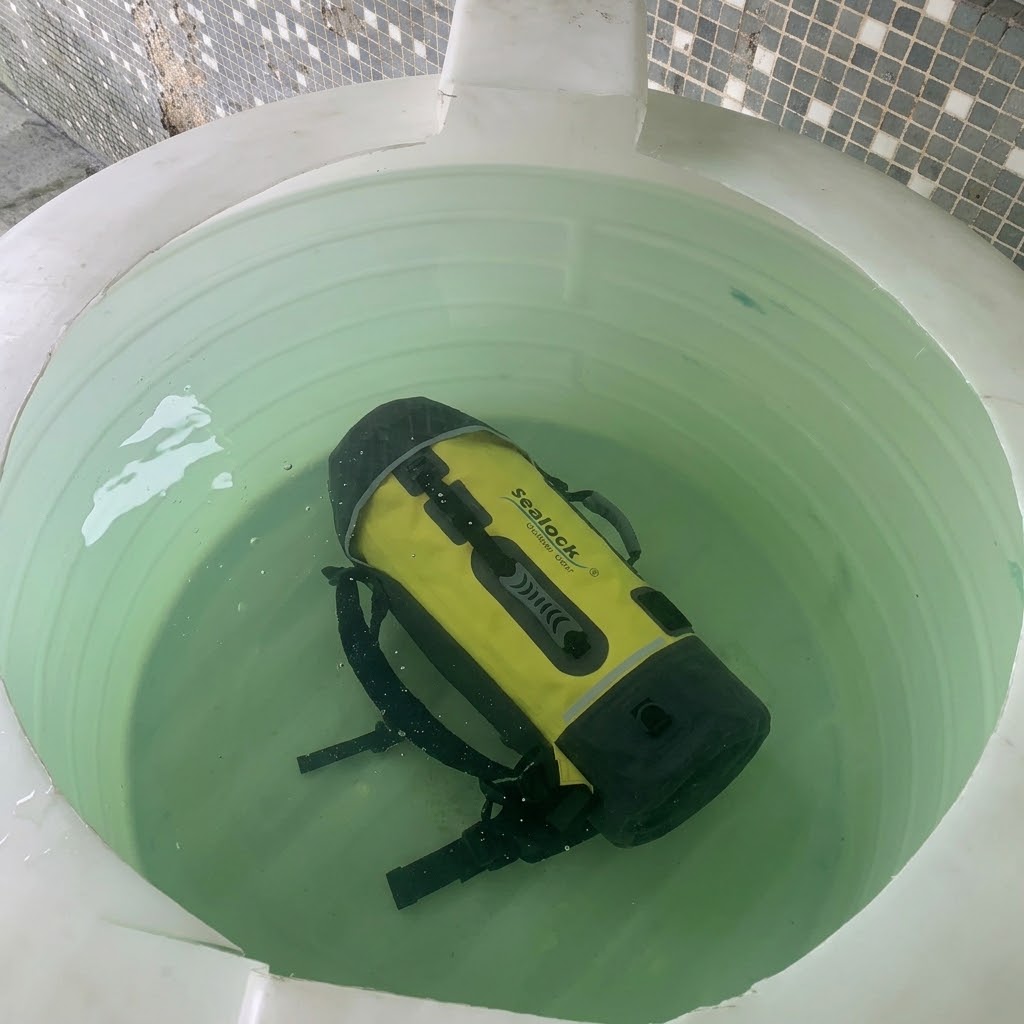

Sealock utför också strikt hela kundinspektionsproceduren på färdiga varor:uppackning, vakuumutsug, en 24-timmars statisk vila och bestämning av luftläckage. Detta betyder mer på en stor förpackning än någon annanstans i sortimentet: en långsam läcka som en stor förseglad volym kan maskera under en kort nedsänkning släpper fortfarande ut vakuum mätbart under en hel dag. Labbet kör dessutom svetsbindning och avdragningshållfasthet, packningskompressionssats, stängningscykeltestning, sömstyrka med 1 500+ cykelbelastningstest och ryckbelastning på sele- och höftbältesankare, nötning, rivning, drag, saltspray, UV, färgbeständighet och färgskillnad.

Vanliga frågor: Produktion av IPX8-ryggsäck

F: Varför kan en roll-top pack inte klassas som IPX8?
S: Eftersom en roll-tops tätningskraft kommer från hur användaren viker och klämmer den, inte från en konstruerad kompression. Den är utmärkt mot regn, sprut och kort nedsänkning – vilket är anledningen till att våra roll-top-paket är klassade till en verifierad IPX7 – men en deklarerad IPX8 behöver en packning komprimerad av en kontrollerad, repeterbar klämkraft.

F: Hur mycket ska tätningspackningen komprimeras?
S: In i ett ganska smalt band: cirka 40 % av den ursprungliga tjockleken är idealiskt, 50 % är det praktiska maxvärdet, och under ungefär 10–15 % finns ingen tillförlitlig tätning. Om du komprimerar förbi 50 % riskerar gummit att inte återhämta sig, vilket skapar en permanent lucka.

F: Hur vet du att packningen fortfarande kommer att täta om två år?
S: Genom att specificera kompressionsuppsättning – testad enligt ASTM D395 – snarare än att anta det. En förening med dålig kompressionssättning tätar dag ett och stoppar gradvis. Packningsbeståndet kontrolleras för durometer och kompressionsinställning vid inkommande inspektion.

F: Vad är den svåraste delen av ett IPX8-paket att få rätt?
S: Jämn klämning över en bred öppning. En central kompressionsrem koncentrerar kraften i mitten och levererar mindre i ändarna, så förslutningen behöver en förstyvad flik, kompressionsstopp och en packningsprofil som är anpassad till den faktiska kraftkurvan - sedan verifieras kompression över hela bredden under inspektion.

F: Flyter ett IPX8-paket?
S: En förseglad förpackning fångar luft och flyter, vilket är användbart - men samma instängda luft trycker utåt på förslutningen när den är nedsänkt, så skalet och tätningen måste byggas för tryck från båda hållen.

F: Vad ska vi begära för att styrka ett IPX8-påstående?
S: Det deklarerade djupet och varaktigheten och en testrapport för färdig produkt. IPX8 utan angivet djup är inte verifierbart, och det är det vanligaste överkravet i vattentät utrustning.

Prata med fabriken

För att utveckla en IPX8 vattentät ryggsäck, kontakta Sealock påinfo@sealock.com.hkeller +86-769-82009361. Över tjugo år av högfrekvenssvetsning och industriell sömnad under ett tak, packningsförseglad IPX8-konstruktion, deklarerad djuptestning, dubbel produktion från Kina och Vietnam och en fullständig kundinspektionsprocedur på varje försändelse.
