1. Vad är RF-svetsning?

RF-svetsning – även kallad högfrekvenssvetsning (HF) eller dielektrisk svetsning – är en tillverkningsprocess som binder termoplastiska material med hjälp av elektromagnetisk energi snarare än extern värme, lim eller mekanisk fästning. De två termerna är utbytbara i industriell praxis; den underliggande fysiken är identisk.

Det utmärkande kännetecknet för RF-svetsning är var värmen kommer från. Vid konventionell värmeförsegling appliceras termisk energi på materialytan och leds inåt. Vid RF-svetsning tränger det elektromagnetiska fältet in i materialet och genererar värme inifrån, på molekylär nivå. Denna inre uppvärmning ger en bindning som i de flesta fall är starkare än basväven på vardera sidan av fogen.

Tekniken har använts industriellt sedan 1940-talet, initialt för PVC-baserade medicinska och förpackningsapplikationer. Dess introduktion i premiumtillverkning av utomhusutrustning accelererade när TPU ersatte PVC över produktkategorier där flexibilitet, miljöefterlevnad och långsiktig prestanda spelar roll. Idag är RF-svetsning standardkonstruktionsmetoden för alla vattentäta produkter som behöver hållas under ihållande hydrostatiskt tryck – inte bara ytans stänkmotstånd.

Typiska produktapplikationer inkluderar:

• Dränkbara torrväskor och vattentäta ryggsäckar
• Läckagesäkra mjuka kylare och isolerade bärare
• Uppblåsbara utomhusstrukturer
• Vattentät medicinsk transportförpackning
• Militär och taktisk utrustning

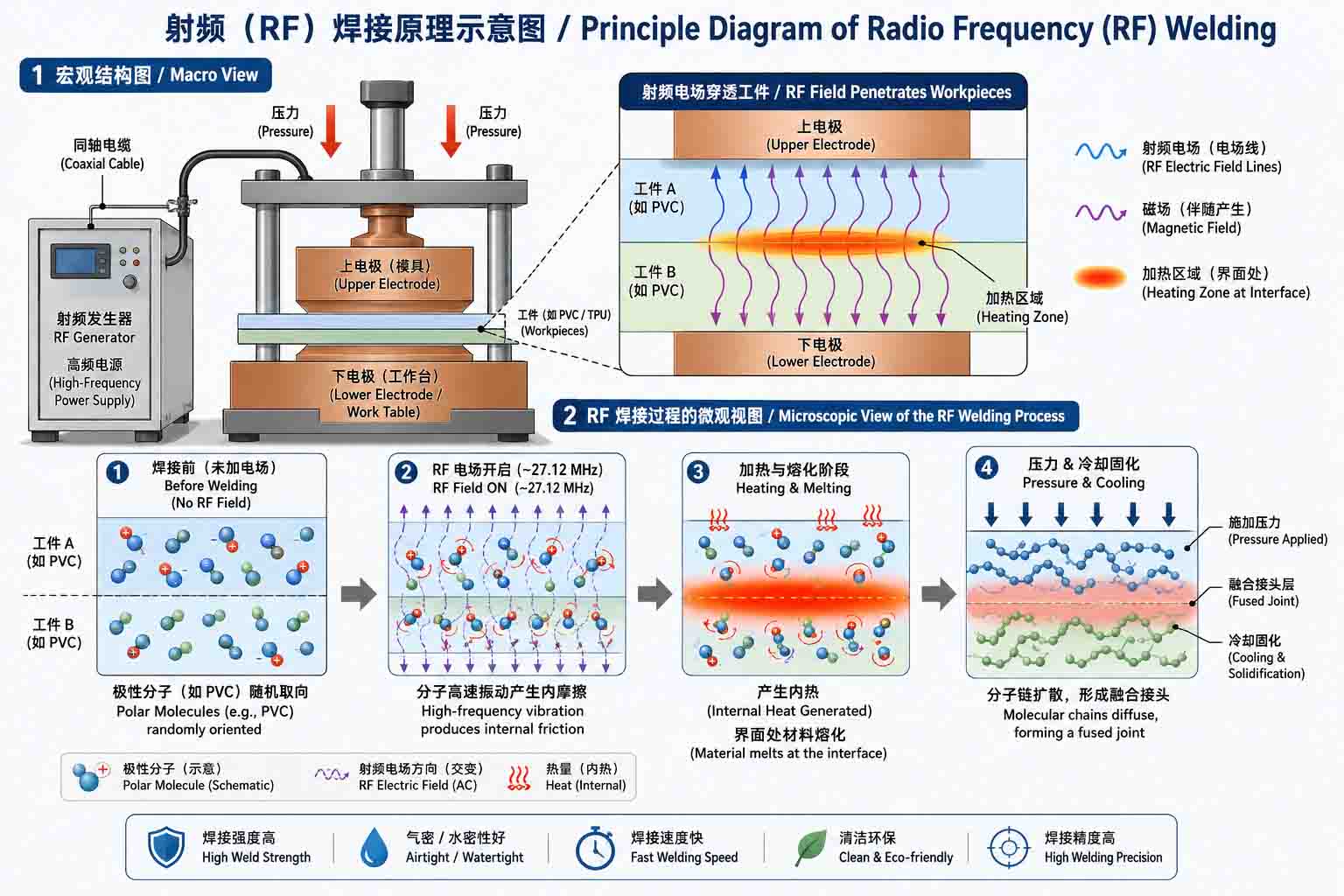

2. Hur RF-svetsning fungerar

RF-svetsutrustning fungerar genom att skicka en högfrekvent växelström – vanligtvis mellan 27 MHz och 40 MHz, där 27,12 MHz är den vanligaste industriella frekvensen – mellan två metallelektroder (kallade matriser eller plattor). Materialet som ska svetsas placeras mellan dessa stansar.

När termoplastiska material med polära molekylära strukturer utsätts för ett snabbt växlande elektromagnetiskt fält, försöker deras molekyler att anpassa sig till varje svängning i fältet. Vid 27,12 MHz betyder detta ungefär 27 miljoner omställningsförsök per sekund. Friktionen som genereras av denna molekylära rörelse producerar värme - inte vid ytan, utan likformigt genom hela materialtjockleken vid svetszonen.

Samtidigt applicerar pressen ett kontrollerat pneumatiskt tryck på formarna och pressar samman materialskikten. När den inre temperaturen når materialets smältpunkt smälter skikten vid gränsytan och blandas ihop på molekylnivå. När RF-energi tas bort och materialet svalnar under ihållande tryck, har de två skikten blivit ett sammanhängande material – inte limmat, inte sytt, utan smält.

Denna interna värmealstring har flera praktiska fördelar jämfört med ytapplicerade värmemetoder:

• Förbindningen bildas likformigt över hela svetszonen istället för att fortskrida från ytan inåt
• Yttre ytor är mindre benägna att brännas eller deformeras, eftersom elektroderna själva inte behöver nå smälttemperatur
• Komplexa formgeometrier kan producera exakta, repeterbara svetsmönster inklusive kurvor, hörn och flerskiktsfogar
• Cykeltiderna är korta - vanligtvis 3 till 15 sekunder per svets, beroende på materialtjocklek och formarea

3. Varför TPU är särskilt väl lämpad för RF-svetsning

Alla termoplaster svarar inte lika på RF-svetsning. Processen beror på att materialet har en polär molekylstruktur - en där elektrisk laddning är ojämnt fördelad över molekylen. Polära molekyler svarar på växlande elektromagnetiska fält genom att försöka orientera sig; att försök till orientering är det som genererar värme.

TPU (termoplastisk polyuretan) har en naturligt polär struktur på grund av uretankopplingarna i dess molekylära ryggrad. Detta gör den mycket känslig för RF-energi och relativt lätt att svetsa konsekvent över en rad tjocklekar och laminatkonfigurationer.

Förutom RF-kompatibilitet har TPU flera materialegenskaper som gör det till det föredragna substratet för premium vattentät utomhusutrustning:

Andra RF-svetsbara material inkluderar PVC-belagda tyger, EVA och vissa PU-filmer. PVC är det gamla alternativet – det svetsar enkelt och billigt, men medför mjukgörare-relaterad regulatorisk risk och blir skör vid låga temperaturer. För produkter avsedda att hålla, eller för varumärken med miljökrav, är TPU det praktiska valet.

4. RF-svetsning vs. traditionell sömnad: vad skillnaden faktiskt betyder vid användning

Jämförelsen mellan RF-svetsade sömmar och sydda sömmar är okomplicerad ur teknisk synvinkel, men det är värt att vara exakt om var och hur den sydda konstruktionen misslyckas – eftersom felläget ofta är långsamt och inte uppenbart tills det inte är det.

Felläget för sömtejp förtjänar särskild uppmärksamhet. Tejp fungerar adekvat när det är nytt och under måttliga förhållanden. Problemet är att vattentäta väskor och kylare inte lever under måttliga förhållanden – de fylls med tunga, våta redskap, böjs upprepade gånger under transport, lämnas i varma fordon och ibland sitter på dem. Under dessa verkliga belastningar börjar tejpbindningslinjerna att lyfta vid kanter och hörn. Delamineringen är osynlig från utsidan tills vatten redan kommer in.

RF-svetsning eliminerar denna nedbrytningsväg helt. Det finns inga tejpkanter att lyfta, inga nålhål som kan öppnas under tryck och ingen tråd att slipa vid sömspänningspunkter. Svetszonen antingen håller eller så gör den inte - och i en korrekt utförd svetsning på kompatibelt material håller den långt förbi den punkt där det omgivande tyget först skulle misslyckas.

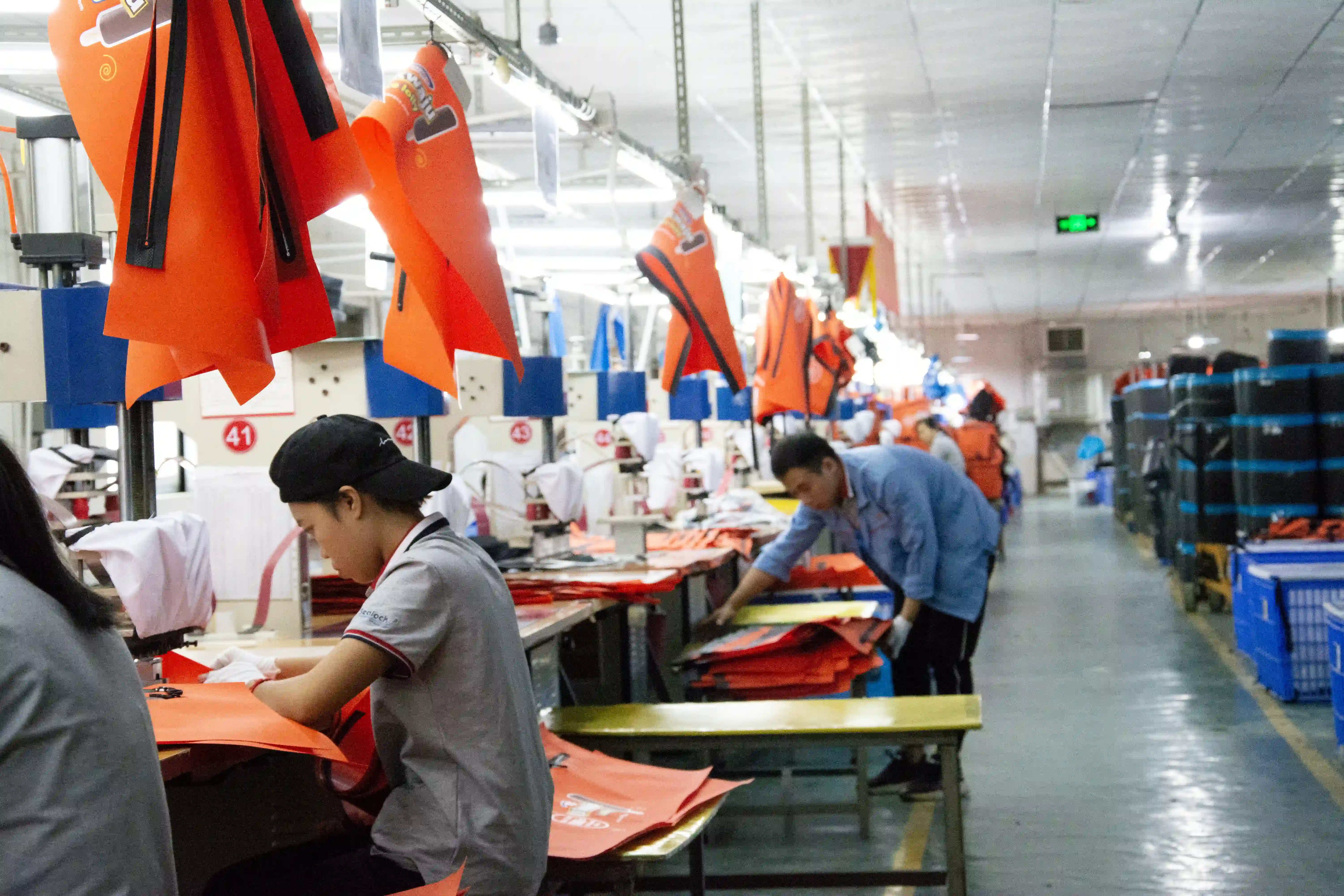

5. Tillverkningsprocessen för RF-svetsning, steg för steg

Steg 1 — Materialförberedelse

TPU-laminerade paneler skärs till exakta dimensioner med CNC-skärning eller anpassade stansningssystem. Panelens noggrannhet i detta skede påverkar direkt svetsinriktningen nedströms; även några millimeters dimensionsavvikelse kommer att producera en felinriktad svetszon. Materialytor måste vara fria från kontaminering – oljor från hantering, damm från skärning eller fukt från lagring kan alla störa RF-energiöverföringen och producera ofullständig sammansmältning.

Steg 2 — Val av verktyg och maskininställning

Svetsformen är den formade elektroden som bestämmer svetsgeometrin. Olika produktkonfigurationer kräver olika stansprofiler – en platt söm för panelskarvar, en formad stans för böjda förslutningar eller förstärkningslappar, en stans med flera kaviteter för repetitiva svetsar med stora volymer. Valet av formverktyg anpassas till den specifika svetsgeometri som krävs av produkten. Maskinparametrar – frekvens, uteffekt, presstryck och cykeltid – är kalibrerade till den specifika TPU-sammansättningen och materialtjockleken som svetsas. Dessa parametrar är dokumenterade i produktens SOP och upprepas konsekvent över produktionskörningar.

Steg 3 — Materialpositionering

Panelerna är inriktade i formen enligt svetslayouten. Konsekvent positionering är avgörande för enhetlig svetsbredd; de flesta professionella RF-svetsuppsättningar använder fixturguider eller registreringsmärken för att eliminera variationer i operatörens positionering.

Steg 4 — RF-energiaktivering och tryckbindning

Pressen stängs och applicerar pneumatiskt tryck på materialstapeln. RF-energin aktiveras under den kalibrerade cykelns varaktighet. Intern molekylär uppvärmning bringar materialet vid svetsgränsytan till smälttemperatur medan de yttre ytorna förblir under sin deformationspunkt. Trycket upprätthålls under hela denna fas.

Steg 5 — Kylning under tryck

RF-energin stängs av, men presstrycket bibehålls under avkylningsfasen. Detta är ett steg som ofta är en genväg i tillverkningsmiljöer av lägre kvalitet, och det spelar roll: om trycket släpps innan svetszonen har stelnat kan det smälta materialet deformeras, vilket ger en svagare bindning med dimensionella inkonsekvenser. Korrekt kylningstid bestäms under parameterutvecklingsfasen och behandlas som en icke förhandlingsbar del av cykeln.

Steg 6 — Trim och inspektion

Flashmaterial vid svetsperimetern trimmas. Varje svets inspekteras visuellt med avseende på brännmärken, ofullständiga smältzoner eller dimensionsavvikelser innan detaljen går till nästa monteringssteg.

6. Sömteknik: Variablerna som avgör om en svets håller

RF-svetsning är inte en process där konsekventa maskininställningar ger konsekventa resultat oavsett andra faktorer. Sömprestanda bestäms av interaktionen mellan flera variabler, som var och en måste förstås och kontrolleras.

Svetsbredd

Bredare svetszoner fördelar spänningen över ett större område och ger generellt högre sömbrottsmotstånd. För produkter som kommer att uppleva ihållande hydrostatiskt tryck eller dynamisk belastning – dränkbara torra påsar, svalare sömmar, uppblåsningsblåsor – är minsta svetsbredd en specifikationsartikel, inte en eftertanke om produktionen. Smala svetsar vid hörn och radieövergångar är vanliga startpunkter för fel och bör få explicit uppmärksamhet under formkonstruktionen.

RF-effektkonsistens

Instabil uteffekt under svetscykeln ger ojämn intern uppvärmning. De visuella indikatorerna är brännmärken vid högeffektszoner och bleka, undersmälta områden på andra ställen. Ingetdera är acceptabelt i tryckklassade produkter. Professionell RF-svetsutrustning upprätthåller konsekvent kraftleverans under hela cykeln; periodisk kalibreringsverifiering är en del av ansvarsfullt utrustningsunderhåll.

Matchning av materialtjocklek och formulering

RF-svetsparametrar är specifika för materialtjocklek och TPU-formulering. En parameteruppsättning optimerad för 0,8 mm TPU-film ger otillräcklig sammansmältning om den appliceras på 1,5 mm laminerat tyg, och kan bränna tunnare material om det används omvänt. När materialspecifikationerna ändras mellan produktserier – olika tygvikter, olika TPU-beläggningsvikter – måste parametrarna valideras på nytt, inte antas överföras.

Vanliga orsaker till misslyckanden

• Otillräcklig RF-energi eller cykeltid:Ger en bindning som ser komplett ut på ytan men misslyckas vid lågt tryck eftersom gränssnittet aldrig nådde full smälttemperatur
• Ytförorening:Oljor, fukt eller partiklar vid svetsgränssnittet skapar lokala tomrum där smältning inte inträffade
• Felaktigt presstryck:För lågt tillåter det smälta gränssnittet att separera innan kylning; för hög kan pressa ut material ur svetszonen, vilket minskar den effektiva bindningsbredden
• För tidig tryckavlastning under kylning:Ger dimensionsförvrängning och reducerad bindningsstyrka vid svetszonens kanter
• Matris slitage:Slitna eller skadade stansytor ger inkonsekvent tryckfördelning, vilket leder till varierande svetskvalitet över stansytan

7. RF-svetsning i Soft Cooler Manufacturing

Mjuka kylare utgör en särskilt krävande tillämpning för sömteknik eftersom de kombinerar hydrostatiska krav (fodret måste hålla vatten utan att läcka) med termiska krav (isoleringssystemet får inte äventyras av fuktinfiltration) och hygienkrav (invändiga ytor måste vara rengörbara och mögelbeständiga).

I en sydd mjukkylare är sömmen mellan innerfodret och isoleringsskumlagret en fuktväg. Smält isvatten sugs igenom nålhålen och samlas mellan fodret och skummet, där det inte kan rinna av eller torka. Under veckor av regelbunden användning producerar detta den ihållande lukt- och mögeltillväxt som inköpsansvariga konsekvent identifierar som det främsta klagomålet om äldre leverantörs produktkvalitet.

RF-svetsning eliminerar denna väg strukturellt. Det inre fodret i en RF-svetsad mjukkylare är ett enda vattentätt bassäng – inga sömmar, inga nålhål, inga tejpkanter. Smält isvatten stannar i fodret och kan hällas ut eller torkas bort. Isoleringsskiktet förblir torrt under hela produktens livslängd.

Ytterligare prestandafördelar med RF-svetsad mjuk kylarkonstruktion:

• Den lufttäta inre kammaren minskar konvektiv värmeväxling, vilket direkt förbättrar ishållbarheten
• Släta, icke-porösa TPU invändiga ytor uppfyller livsmedelsklassade kontaktstandarder och motstår mikrobiell tillväxt
• HF-svetsade förstärkningslappar tillåter fastsättning av D-ring och handtag utan att genomborra det primära vattentäta membranet
• Vattentäta system med dragkedja kan integreras för att komplettera den svetsade kroppen och bibehålla hermetisk prestanda vid åtkomstpunkten

8. Laboratorietester och kvalitetskontroll för RF-svetsade produkter

RF-svetsad konstruktion är bara så tillförlitlig som QC-processen som validerar den. Visuell inspektion är nödvändig men inte tillräcklig – en söm kan verka helt smält på ytan samtidigt som den innehåller inre hålrum som kommer att gå sönder under tryck. Kvalitetskontroll av professionell kvalitet för vattentäta RF-svetsade produkter involverar flera distinkta testprotokoll.

Lufttryckstest (hydrostatiskt).

Det mest direkta testet av sömmens integritet för tryckklassade produkter. Den färdiga påsen eller kylaren blåses upp till ett specificerat inre tryck – 1,0 bar är standarden för extrema marina och dränkbara tillämpningar – och hålls vid det trycket under en definierad period. Påsen är nedsänkt eller observerad med tvålvatten för att upptäcka mikrobubblor vid valfri söm eller stängningspunkt. Inga utsläpp är godkäntvillkoret. Detta test bekräftar både hydrostatisk prestanda och utblåsningsmotstånd samtidigt.

Vattennedsänkningstest

Produkten sänks ned på ett specificerat djup under en definierad tid, inspekteras sedan internt för att se om det tränger in fukt. Detta test identifierar mikroläckagepunkter som kanske inte producerar detekterbara bubblor under statisk lufttryckstestning, men som tillåter vatteninfiltration under verkliga nedsänkningsförhållanden.

Sömsprängningstest

Ett destruktivt test som mäter trycket vid vilket en svetszon misslyckas. Sprängtrycket jämförs med produktspecifikationens minimum; resultat under specifikationen indikerar ett processparameterproblem som måste diagnostiseras och korrigeras innan produktionen fortsätter. Burst-testning tillämpas vanligtvis på provuppsättningar från varje produktionskörning snarare än enskilda enheter.

Kall Flex Test

Svetszoner som fungerar bra vid omgivningstemperatur kan bli spröda felpunkter vid låga temperaturer, särskilt om materialsammansättning eller kylningsparametrar inte var optimerade för användning i kallt väder. Cold flex-testning utsätter svetsprover för upprepad böjning vid temperaturer ner till -20°C eller -30°C, vilket verifierar att sömmen bibehåller integriteten under de termiska och mekaniska förhållandena vid fältanvändning i kallt väder.

Accelererat vädertest

UV-strålning, hög luftfuktighet och exponering för saltlösningar används för att simulera flerårig marin användning i komprimerad laboratorietid. Detta test tillämpas på svetszonprover snarare än på hela produkter och utvärderar TPU-beläggningsvidhäftning, svetsbindningshållfasthet och dimensionsstabilitet under långvarig miljöpåverkan.

9. Vanliga RF-svetsade produktapplikationer

Vattentät utomhusutrustning

• Dränkbara torra påsar (roll-top och dragkedja)
• Vattentäta ryggsäckar och kappsäckar
• Kajakpaddling och forsränning midjepaket
• Motorcykelsvansväskor och vattentäta väskor

Mjuka kylare och isolerade bärare

• Läckagesäkra mjuka kylryggsäckar
• Kylväskor för marina fiskar
• Medicinska prov- och vaccintransportkylare
• Kommersiella leveranspåsar för kylkedja

Industriella och taktiska produkter

• Uppblåsbara utomhusskydd och strukturer
• Vattentäta utrustningsöverdrag och fodral
• Militärspecifika taktiska torrväskor
• Vattentät medicinsk förpackning och inneslutning
