3 000 drag, under belastning: Hur vi testar delen av en väska som misslyckas först

Tredje i en serie från Sealock-labbet: livslängdstestaren för blixtlåset, och varför cykling med dragkedja utan spänning säger dig nästan ingenting

DONGGUAN, Kina — [Månadsdagen], 2026— Fråga vilken påsfabrik som helst varifrån garantianspråken kommer så får du samma svar, levererat med en suck. Inte tyget. Inte sömmarna. Dragkedjan.

Det är vettigt när du tänker på vad en dragkedja är: den enda delen av en väska med dussintals rörliga komponenter, som manövreras flera gånger om dagen, varje dag, vanligtvis med en otålig hand, ofta medan väskan är stoppad förbi förnuftets punkt. Allt annat på en väska sitter stilla. Dragkedjan fungerar för en levande.

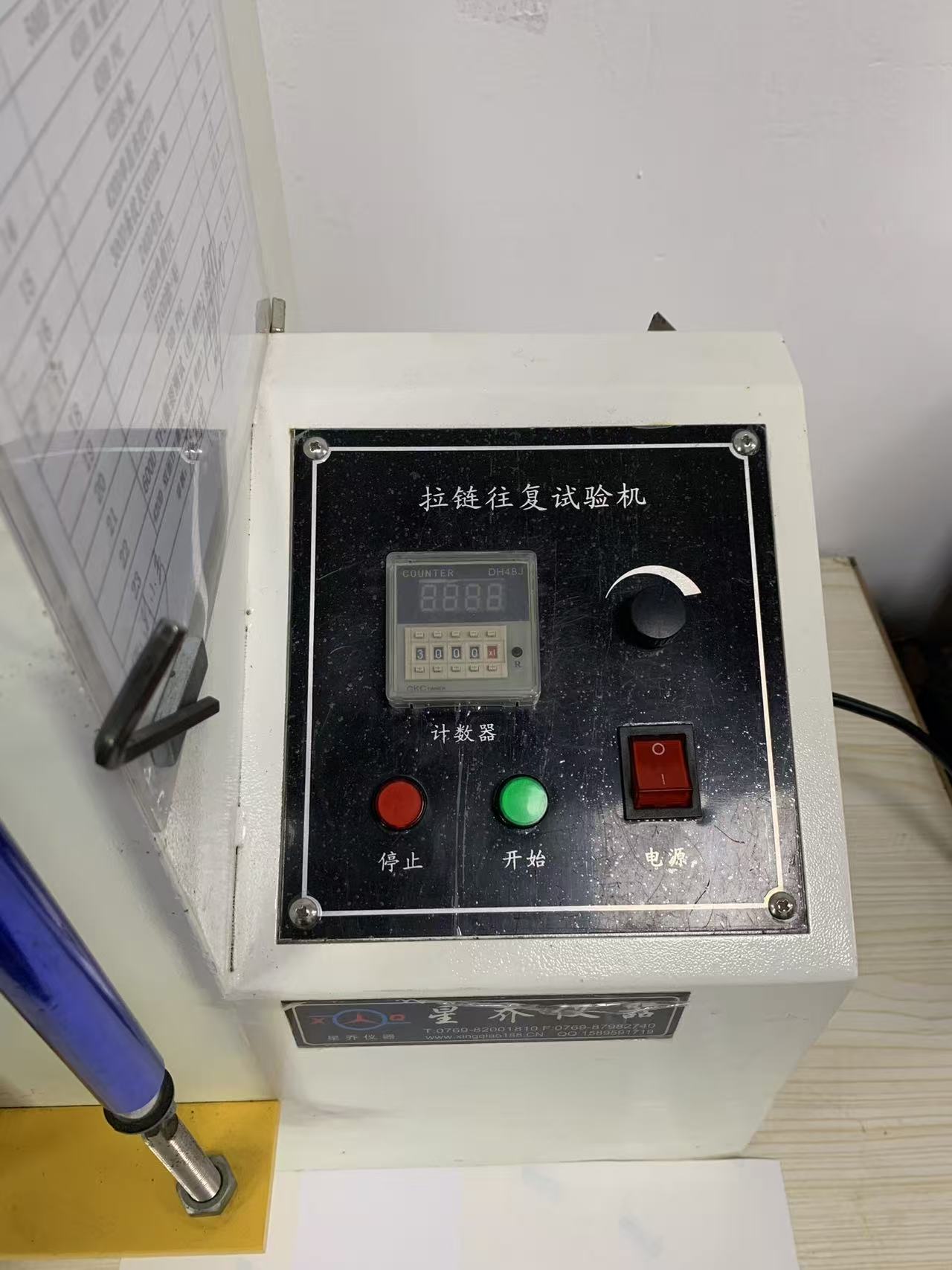

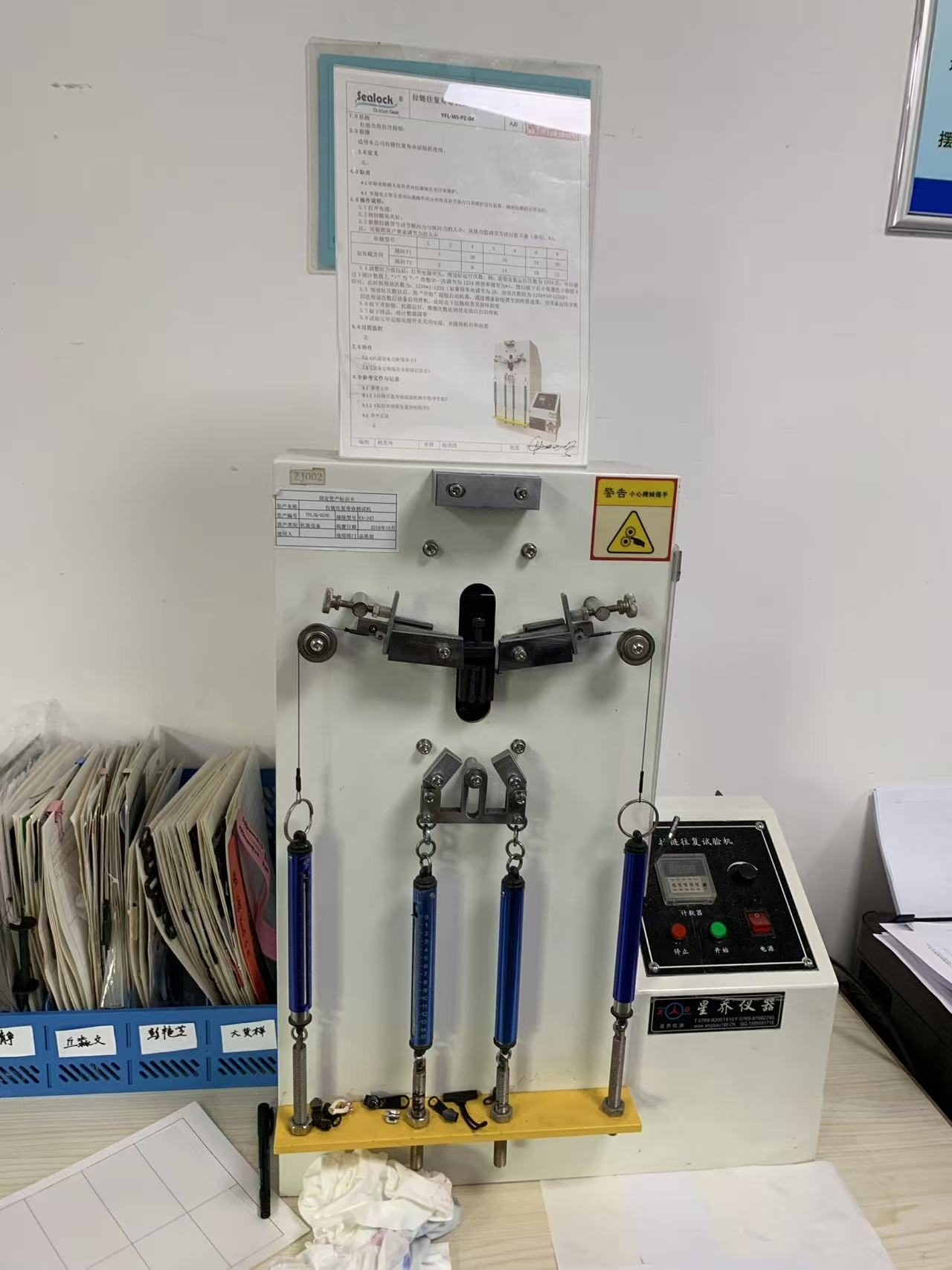

Så i vårt labb finns en maskin vars hela jobb är att öppna och stänga blixtlås tills något ger. På bilden är dess räknare inställd på 3 000 cykler. Den kommer att köra dem alla, under uppmätt belastning, och sedan stanna av sig själv.

Misstaget de flesta "tester" med blixtlås gör

Här är det som skiljer ett riktigt blixtlåstest från en demonstration:ladda.

Det är enkelt att bygga en rigg som skjuter en avdragare fram och tillbaka på en dragkedja som ligger platt och avslappnad. Kör den 5 000 gånger, filma den, lägg den i en broschyr. Problemet är att ingen dragkedja på jorden lever så. En riktig dragkedja är under spänning varje gång den används — eftersom väskan är full. Innehållet trycker utåt, kedjan pressas isär i sidled medan du drar reglaget längs den, och ju hårdare väskan packas desto värre blir de båda.

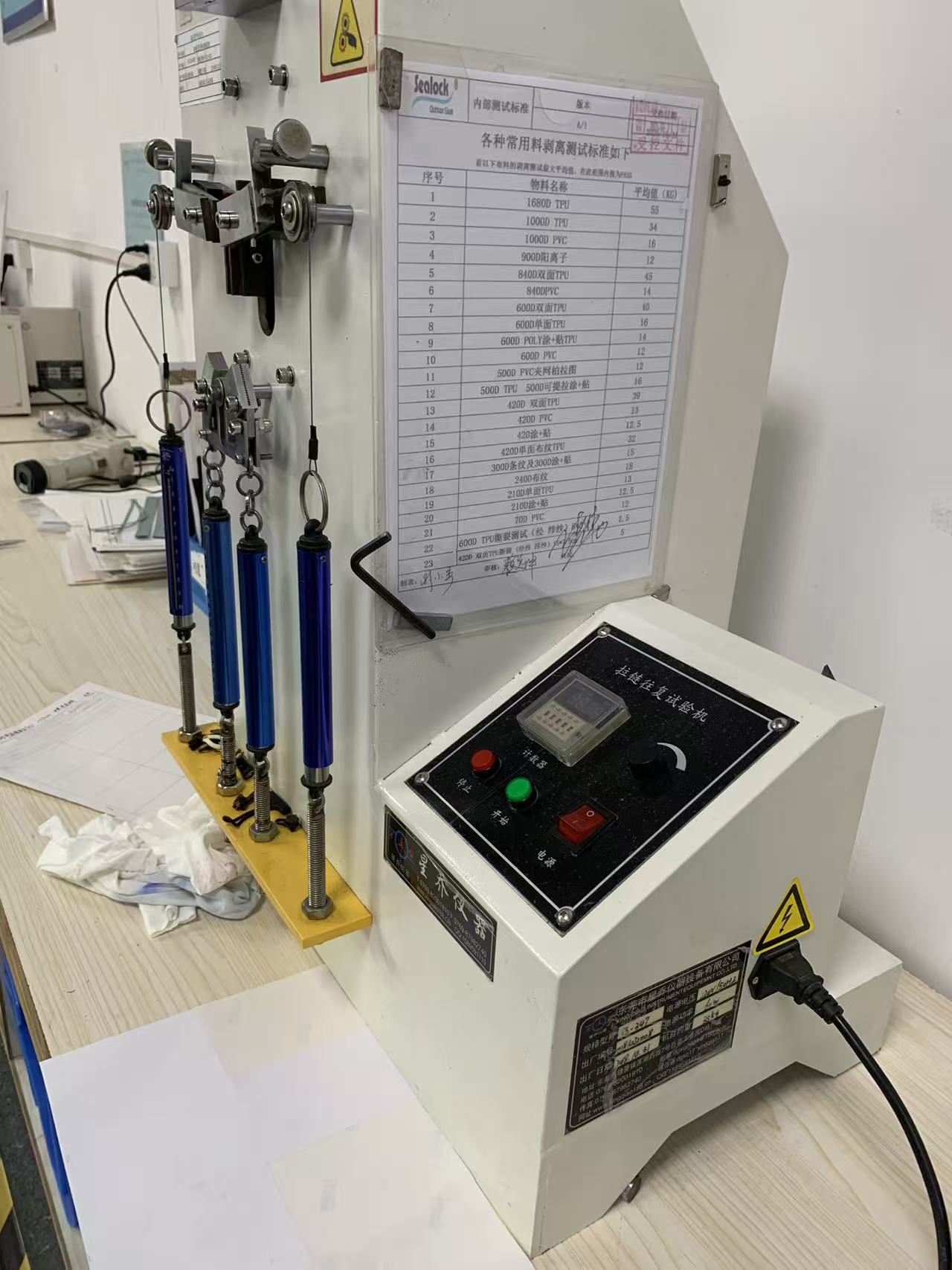

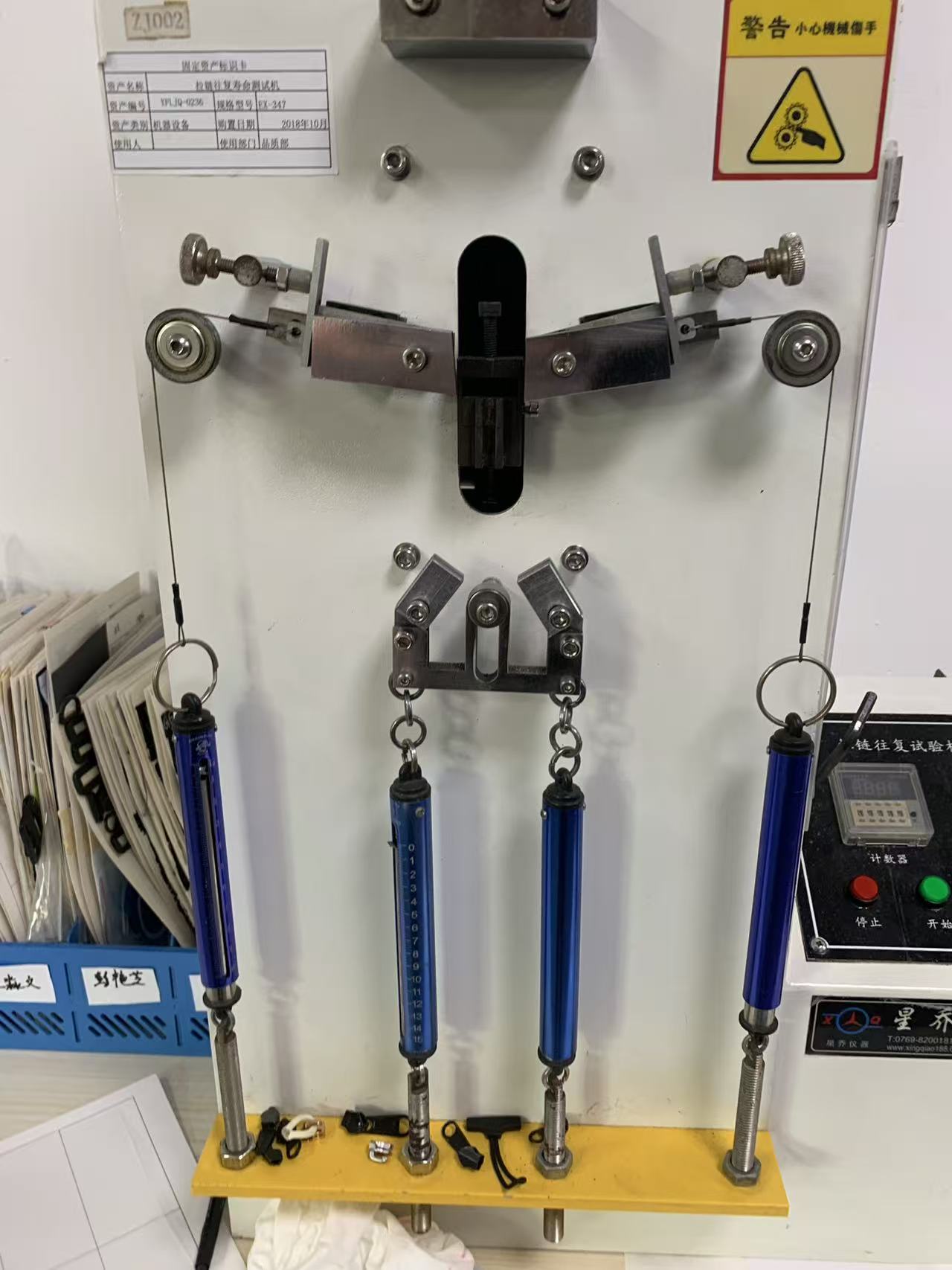

Det är därför denna maskin hänger vikt på provet åt två håll samtidigt. En sidokraft (F1) drar isär de två halvorna av kedjan, vilket simulerar en uppstoppad påse som försöker spränga sin egen dragkedja. En längsgående kraft (F2) verkar längs färdlinjen och laddar reglaget när det dras. Fyra kalibrerade fjädermätare tillämpas och visar dessa krafter. Först då börjar maskinen cykla.

Skillnaden är inte akademisk. En dragkedja cyklad olastad kommer att gå lyckligt i tiotusentals cykler och säga dig ingenting. Samma dragkedja som cyklas under sidobelastning visar dig exakt hur den kommer att misslyckas i fältet: tänder som börjar separera bakom skjutreglaget, ett skjutreglage som vidgas och slutar låsa kedjan, en dragflik som tröttar ut vid dess fäste, en tejp som slits bort från där den är förankrad.

Lasterna är inte gissade - de är tabellerade efter blixtlåsstorlek

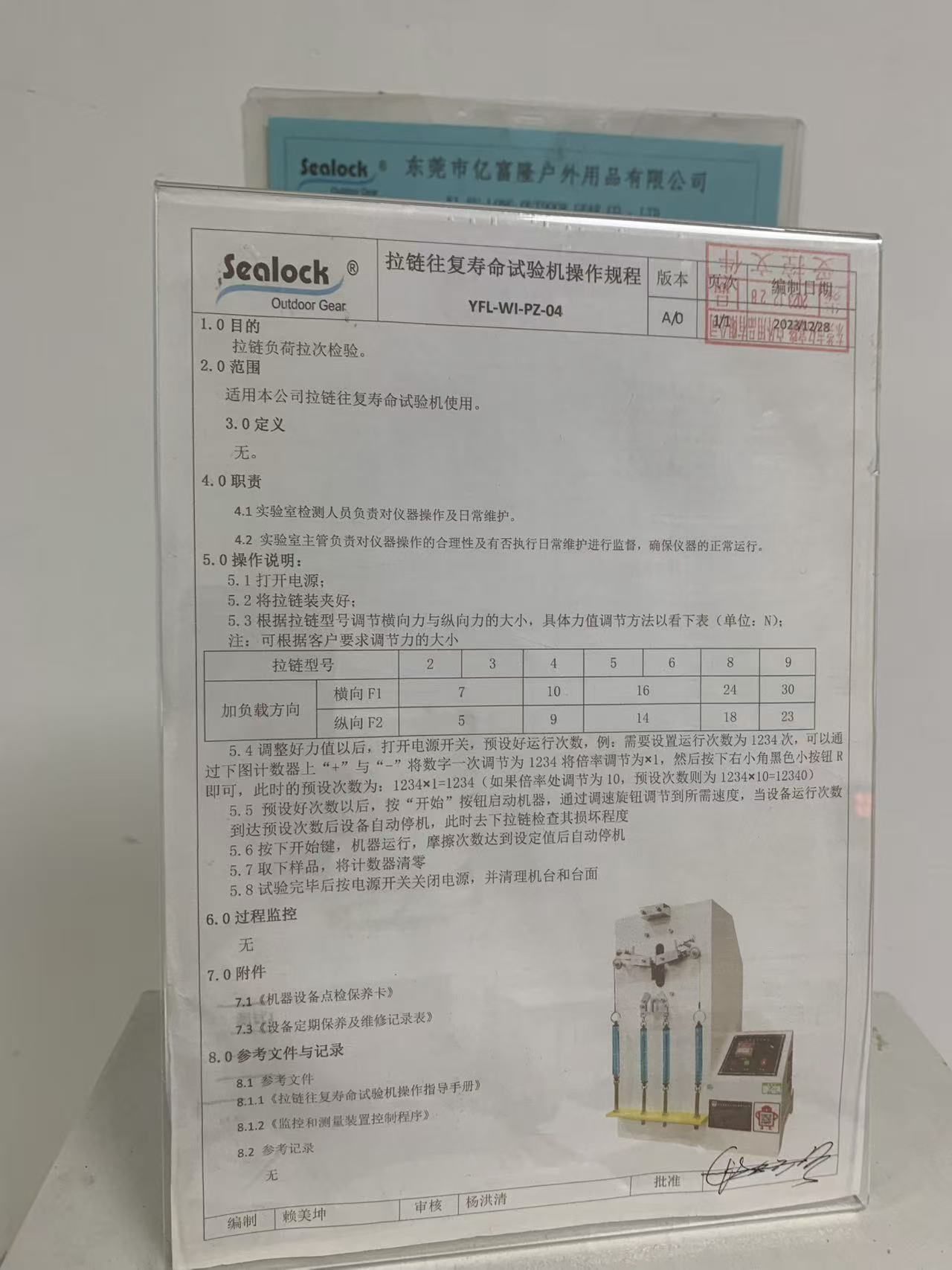

Maskinen körs till kontrollerad procedur YFL-WI-PZ-04, revision A/0, och hjärtat i det dokumentet är en liten tabell. Den ställer in sidokraften (F1) och den längsgående kraften (F2), i newton, för varje blixtlåsmått — eftersom en #3 dragkedja på en dokumentficka och en #9 blixtlås på en kraftig duffel har ingen verksamhet som testas vid samma belastning:

• Storlek 2–3:F1 7 N, F2 5 N
• Storlek 4:F1 10 N, F2 9 N
• Storlek 5–6:F1 16 N, F2 14 N
• Storlek 8:F1 24 N, F2 18 N
• Storlek 9:F1 30 N, F2 23 N

Två saker värda att notera med den tabellen. För det första skalar belastningen med dragkedjan, så testet är proportionerligt snarare än en storlek som passar alla - en tyngre kedja förväntas ta mer och testas som sådan. För det andra har proceduren en uttrycklig notering:kraftvärdena kan anpassas efter kundens behov.Om ett märkes egen specifikation kräver en annan belastning, eller en tyngre, eftersom deras slutanvändning är brutal, ställs maskinen in på deras nummer snarare än vårt. En husstandard ska vara ett golv, inte ett tak.

Hur en löprunda går egentligen

Proceduren är kort nog att läsa på en minut, vilket är tecknet på ett test som körs snarare än beundras:

• Slå på och klämma fast blixtlåset i fixturen.
• Ställ in sido- och längsgående krafter enligt tabellen för den dragkedjans storlek - eller enligt kundens specifikation.
• Ställ in cykelräkningen på räknaren med hjälp av dess multiplikator: 1234 vid ×1 är 1 234 cykler; samma inställning vid ×10 är 12 340. Det är en liten mekanisk detalj som har förstört mer än ett test på mer än en fabrik, vilket är exakt varför det stavas i dokumentet snarare än lämnat till minnet.
• Tryck på start och ställ in hastigheten på ratten. Maskinen cyklar och stannar automatiskt när den når det förinställda antalet.
• Ta bort blixtlåset och undersök skadan - det här är det faktiska resultatet, inte det faktum att det överlevde.
• Nollställ räknaren, stäng av, rengör maskinen och bänken.

Den sista raden ser ut som hushållning. Det är inte bara hushållning: en räknare som inte är nollställd är hur nästa persons 3 000 cyklers test tyst blir ett 300 cykler.

Varför detta är viktigare för vattentät utrustning än för bagage

En vanlig nylonspiraldragkedja är en förlåtande sak. De vattentäta och lufttäta dragkedjorna vi svetsar in i torra påsar och kylare är det inte, och anledningarna är strukturella.

De är styvare till sin design - det täta, belagda tandingreppet som håller vatten och kall luft ute är samma sak som gör dem tunga att dra. Det motståndet innebär att varje cykel överför mer kraft in i reglaget, tejpen och dragfliken än vad en mjuk dragkedja någonsin skulle göra. De har också en polymerbeläggning på tejpen, och beläggningar kan spricka vid ett veck eller en stresspunkt efter tillräckligt många cykler - och en spricka i en vattentät dragkedjas beläggning är inte en kosmetisk fråga, det är en läcka. Slutligen, på våra produkter är blixtlåstejpen vanligtvis svetsad direkt in i kroppen, så gränssnittet mellan en rörlig komponent och en förseglad struktur är i sig en plats som måste överleva trötthet.

Allt detta betyder att den ärliga versionen av en vattentät dragkedja inte är "det tätar." Det är "det tätar fortfarande efter en säsong av att ha ryckts upp med en våt hand." Det enda sättet att veta det innan leverans är att cykla den under last och sedan gå och titta.

Vad vi letar efter när det slutar

Cykelräkningen är inställningen; inspektionen efteråt är resultatet. På ett färdigt exemplar kontrollerar vi om kedjan fortfarande stänger helt och låser sig bakom skjutreglaget, om skjutreglaget har vidgats eller börjat hoppa, om tänderna har deformerats eller dragits bort från tejpen, om dragfliken och dess infästning är intakta, och - för belagda vattentäta kedjor - om beläggningen visar sprickbildning eller slitage längs glidarens vikningslinje.

Ett misslyckande här är inte automatiskt en avvisad dragkedja. Ofta är det en specifikationskonversation: en tyngre mätare för en väska som kommer att bli överfylld, en annan skjutreglage eller låstyp, en förstärkning vid ändstoppet där lasten koncentreras, eller en designförändring som hindrar blixtlåset från att vara den del av väskan som bär lasten i första hand. Vad det aldrig borde vara är en upptäckt gjord av kunden.

Registrerad, kalibrerad och tråkig med flit

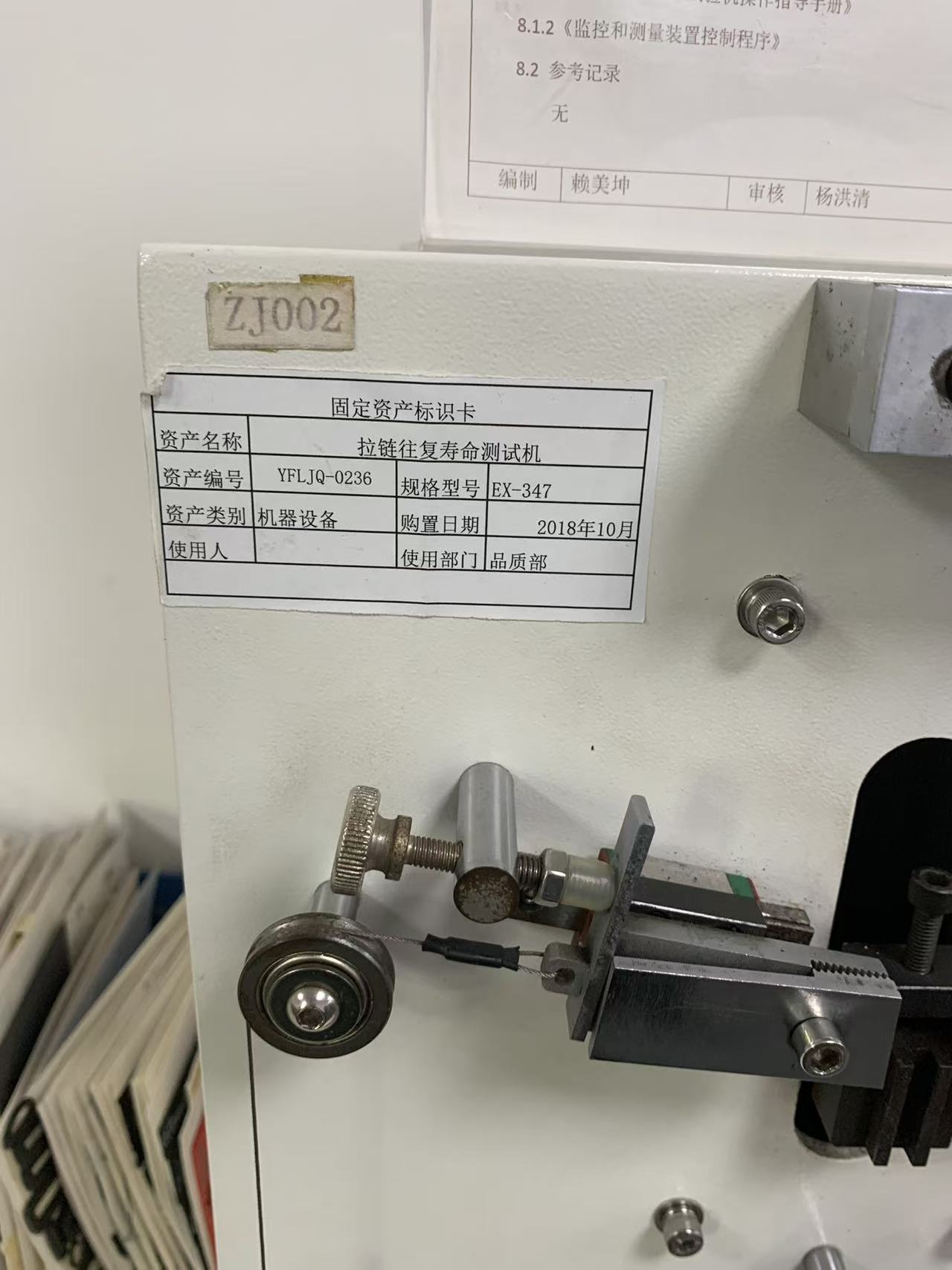

Liksom de andra instrumenten i den här serien bär detta papper på kroppen: ett tillgångskort som identifierar det som företagets tillgång YFLJQ-0236, modell EX-347, köpt i oktober 2018 och tilldelat kvalitetsavdelningen, och ett maskin-ID – ZJ002 – stencilerat på panelen. Bredvid den sitter en kalibreringsetikett, kalibrerad i december 2025 med omkalibrering i december 2026.

Den kombinationen – en namngiven ägare, en dokumenterad procedur, en belastningstabell med reella siffror och en extern kalibrering på en schemalagd cykel – är det som gör att en mening som "den här blixtlåset passerade 3 000 cykler under 16 N sidobelastning" kan betyda något för en kunds ingenjör. Utan det är samma mening bara ett fint runt tal.

Ett ark till på väggen

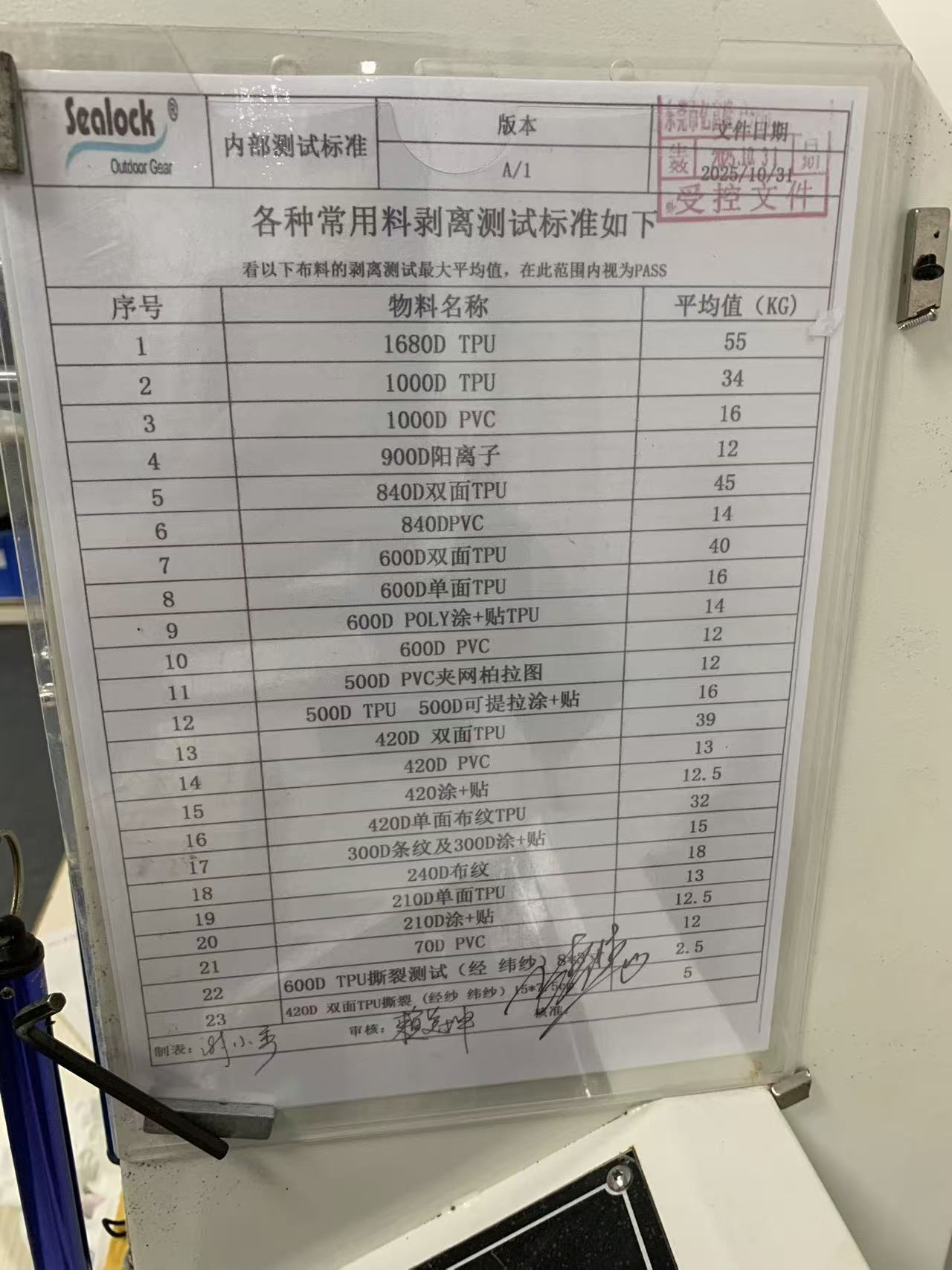

Om du tittar förbi den här maskinen på fotografierna, finns det ett annat kontrollerat dokument monterat bredvid den: en intern teststandard som listar acceptansvärdena, i kilogram, för avdragnings- och bindningsstyrka över mer än tjugo av de material vi använder rutinmässigt - 1680D TPU, 840D dubbelsidig TPU, 600D enkel- och dubbelsidigt, PVC-laminat och kombinerat TPU-laminat samt sin egen TPU. rivhållfasthetskriterier i botten. Den tillhör ett annat instrument, och det är ämnet för nästa artikel i den här serien.

Men det är värt att flagga här, eftersom det svarar på en fråga som folk sällan ställer till en fabrik:vilket nummer räknas som ett pass?Testning är bara hälften av kvalitetskontroll. Att ha skrivit, revisionskontrollerade acceptanskriterier - så att ett resultat jämförs med något som överenskommits i förväg snarare än mot vad personen som håller provet hoppades på - är den andra hälften.

Om Sealock

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), grundat 2003, är en tillverkare av högfrekventa svetsade vattentäta väskor, kylväskor med mjuka sidor och uppblåsbara vattenutrustningar, med produktionsbaser i Dongguan, Kina och Ho Chi Minh City, Vietnam. Företaget driver ett internt testlaboratorium med registrerade, externt kalibrerade instrument, kontrollerade driftsprocedurer och dokumenterade interna acceptansstandarder, stödjande materialgodkännande, produktutveckling och produktionskvalitetskontroll för OEM- och ODM-program över hela världen. Dess system och certifieringar inkluderar ISO 9001, BSCI, SMETA och GRS.
