Antalet som avgör om en svets faktiskt är en svets

Fjärde i en serie från Sealock-labbet: drag- och avskalningstestaren - och en riktig rapport, med reella siffror, från en tisdag morgon i juni

DONGGUAN, Kina — [Månadsdagen], 2026— Allt detta företag bygger på ett påstående: att två stycken belagt tyg, sammansmälta genom högfrekvent svetsning, kommer att bete sig som ett enda material under produktens livslängd. Varje torrpåse, varje kylare, varje uppblåsbar boj är det påståendet som upprepas några hundra gånger runt en söm.

Det är ett påstående som du inte kan verifiera genom att titta. En perfekt svets och en marginalsvets ser identiska ut från utsidan — skillnaden visar sig först månader senare, när den marginala börjar lossna i en kunds händer. Det är därför maskinen i den här artikeln finns, och varför, av allt i vårt labb, är det den som mest direkt mäter om vår kärnprocess fungerar.

Den drar isär svetsen och berättar exakt hur hårt det var att försöka.

Vad peel styrka faktiskt mäter

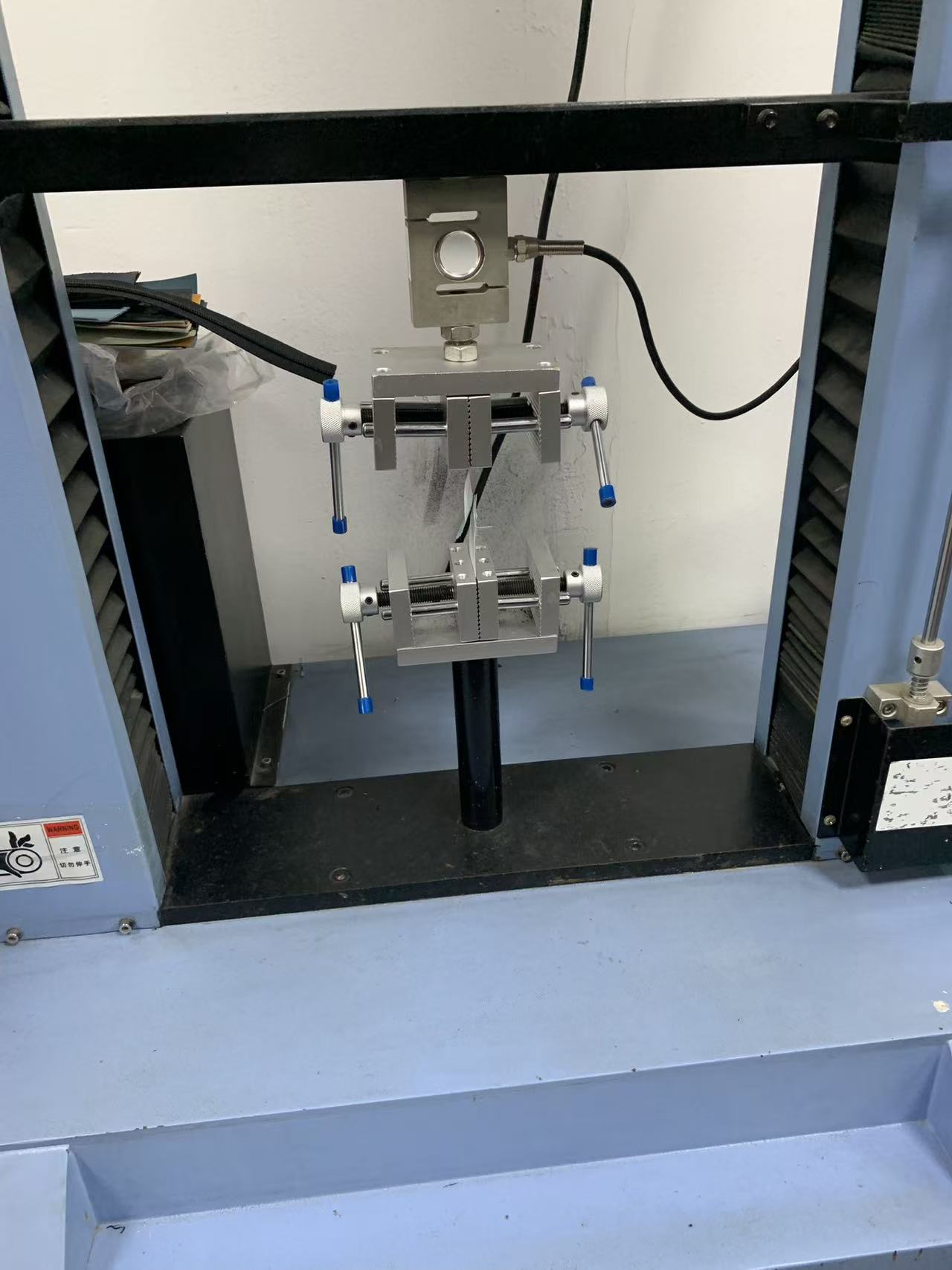

Ta ett svetsat eller laminerat prov, greppa de två skikten i motsatta käftar och kör isär dem med en kontrollerad hastighet. Lastcellen registrerar den kraft som krävs, kontinuerligt, under hela längden av separationen. Den kraften - i kilogram-kraft eller newton per millimeter bred - är avdragningsstyrkan, och det är det ärligaste enskilda numret som finns om kvaliteten på en bindning.

Det är viktigt på två olika ställen för oss. Den första är själva svetsen: hur starkt den högfrekventa svetsen har smält samman två paneler. En svets som gick lite svalt ser bra ut och lossnar tidigt; det här testet är det som fångar det innan det blir ett produktionsparti. Den andra är materialets egen konstruktion: belagda och laminerade tyger är i sig sammanfogade enheter - en beläggning eller film som fästs på en basduk - och om den lamineringen delamineras, misslyckas tyget från insidan oavsett hur väl vi svetsade det. Båda testas här och båda måste godkännas.

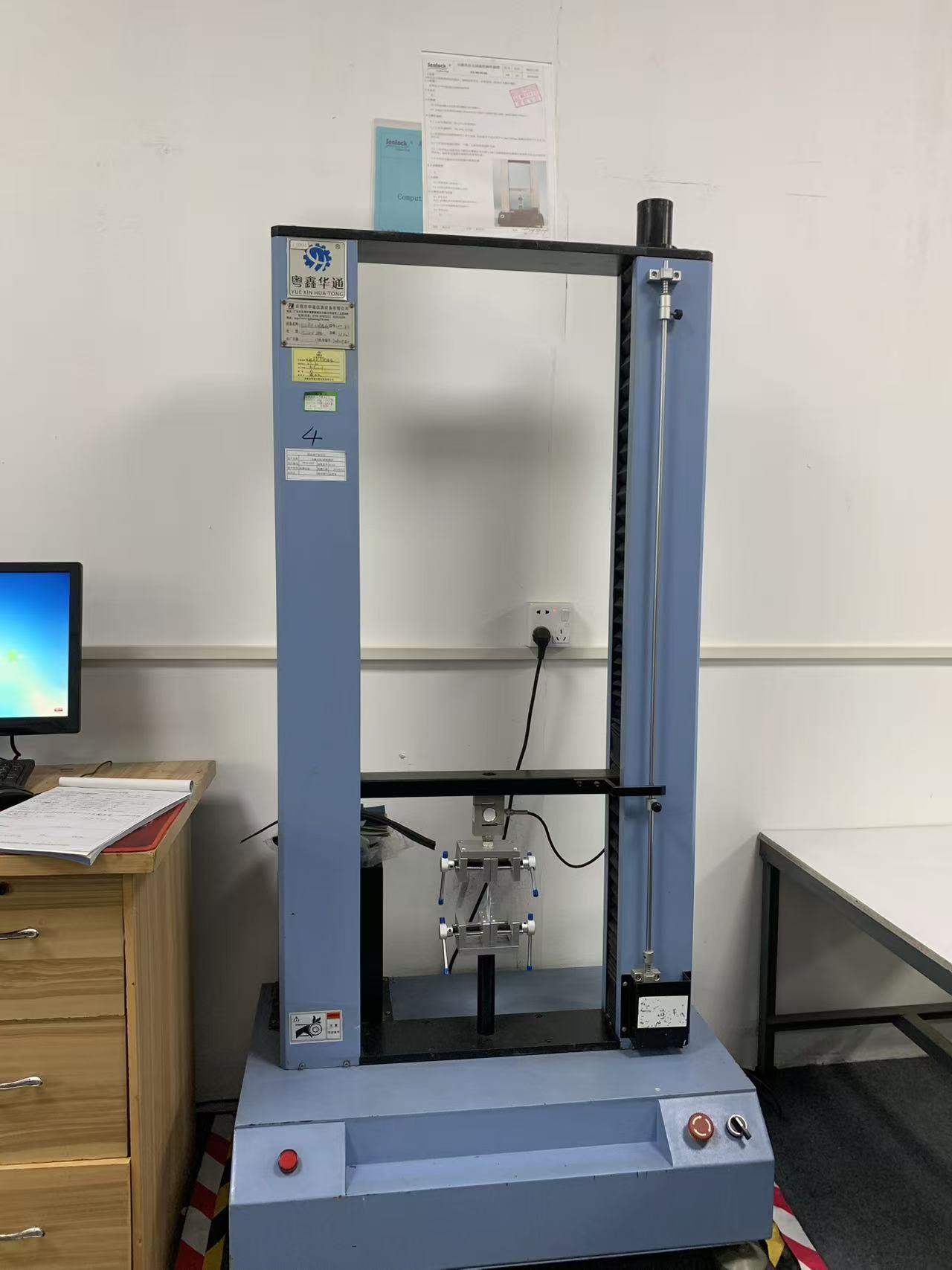

Samma maskin klarar även drag- och rivprovning, varför dess fixturer ändras beroende på vad som är fastklämt i dem. Men peel är det test som talar mest direkt till vad den här fabriken gör för sitt uppehälle.

Ett riktigt reportage, från 10:09 en tisdagsmorgon

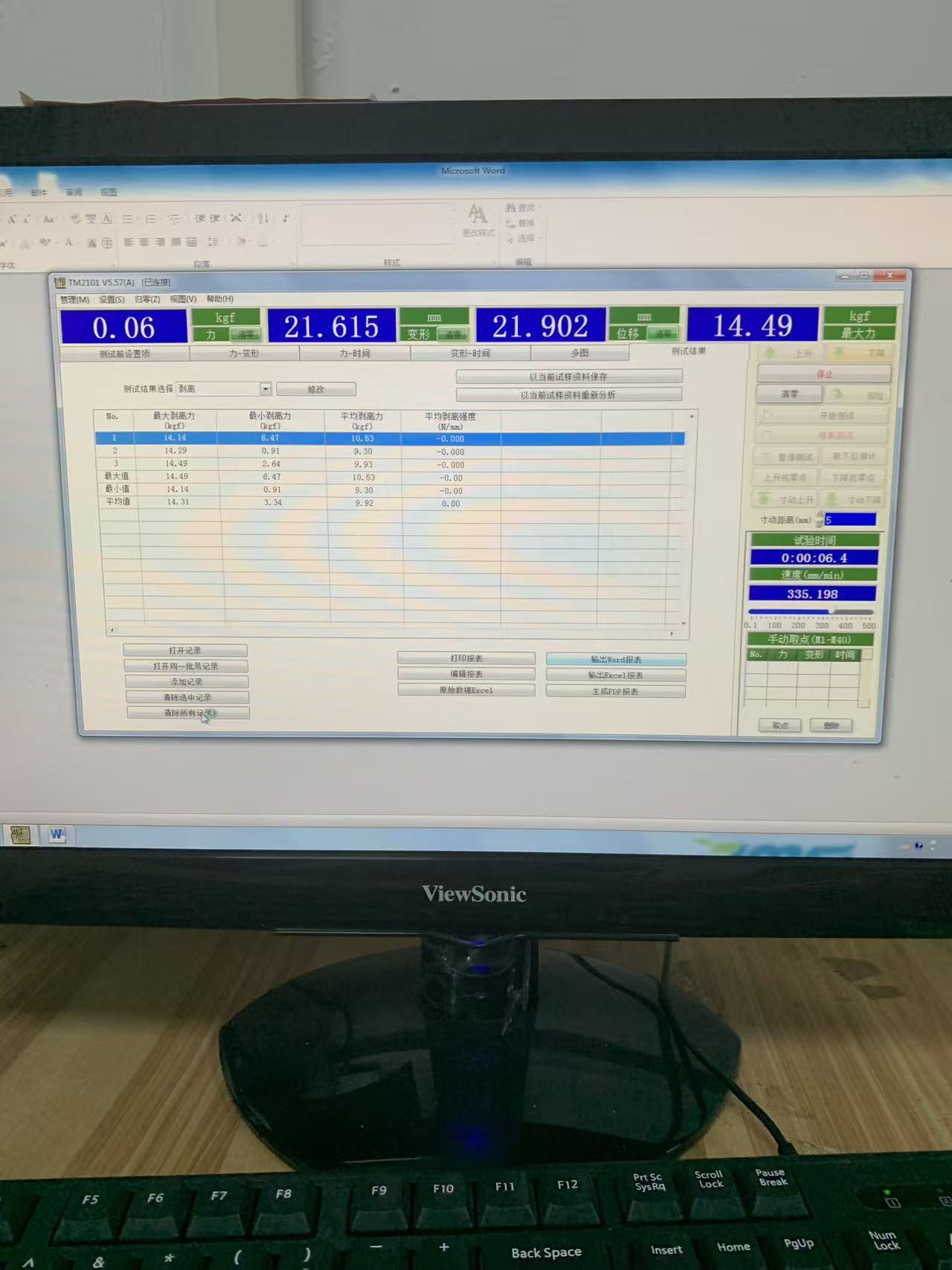

I stället för att beskriva detta abstrakt, här är en faktisk körning från vårt labb, daterad 10 juni 2026 kl. 10:09, på ett 500D-material för ett kundprogram.

Testparametrarna: provstorlek 10 × 3 cm, mätlängd 100 mm, testhastighet 300 mm/min. Tre prover kördes - inte ett, eftersom ett enda skalningsresultat är nästan meningslöst.

Resultaten, i kilogram-force:

• Prov 1:max 14,14, min 6,47, snitt 10,53
• Prov 2:max 14,29, min 0,91, snitt 9,30
• Prov 3:max 14,49, min 2,64, snitt 9,93
• Över de tre:högsta max 14,49, medelvärde av maxima 14,31, medelvärde av medelvärden 9,92

Och sedan raden som betyder något, skriven längst ner i rapporten av operatören:mot schablonvärde 12 är medelvärdet 14,31 — godkänt prov.

Den där "standard 12" är inte uppfunnen på plats. Det kommer från den interna, revisionskontrollerade acceptansstandarden som vi nämnde i slutet av den sista artikeln i den här serien: en tabell som visar det lägsta acceptabla skalvärdet för varje material som vi använder rutinmässigt - 1680D TPU, 840D dubbelsidig TPU, 600D enkel- och dubbelsidig TPU, PVC och belagda laminat, var och en med sitt eget nummer. Testet ger ett resultat; standarden avgör om resultatet är bra. Att ha båda, nedskrivna före provet snarare än efter, är hela poängen.

Varför kurvan är ojämn, och varför det är den intressanta delen

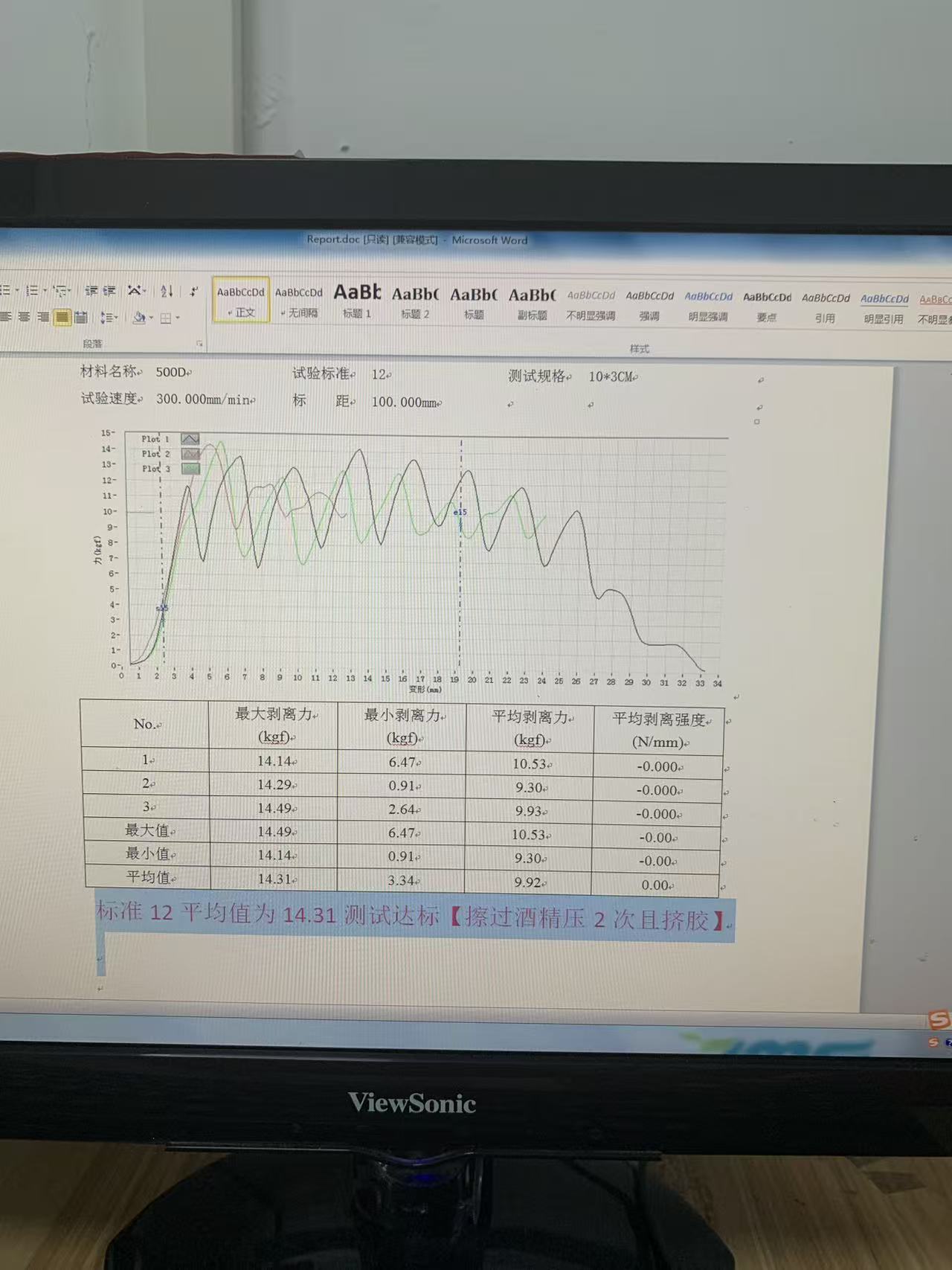

Titta på kraftkurvorna på den rapporten och du kommer inte att se en jämn linje. Du kommer att se en sågtand — kraften klättrar till cirka 14, sjunker tillbaka till 7, klättrar igen, om och om igen över provets längd, innan den slutligen avtar i slutet.

Den formen är inte buller, och det är inte ett fel i maskinen. Det är så peeling faktiskt ser ut. En bindning släpper inte jämnt; den släpper i en serie små progressiva misslyckanden, var och en kräver kraft för att initiera och sedan en kort avlastning när den fortplantar sig. Topparna är där bindningen motstod; trågen är där en sektion släpper taget.

Det är just därför som rapporten registrerar maximum, minimum och medelvärde för varje prov. Maximum talar om för dig obligationens bästa fall. Genomsnittet berättar om dess typiska beteende över hela skalet. Och minimum - notera prov 2, där kraften sjönk till 0,91 kgf - säger dig den värsta platsen i det provet, vilket är det nummer som en pessimist borde bry sig mest om, eftersom en bindning misslyckas där den är svagast, inte där den är starkast.

Tre exemplar, tre uppsättningar av dessa figurer och en standard att jämföra dem med. Det är ett resultat. Ett nummer från ett exemplar är en anekdot.

Klammern i slutet av rapporten

Det finns en detalj i den rapporten som är värd att dra fram, eftersom den säger något om hur det här labbet tänker. Efter godkännandebeslutet antecknade operatören provberedningen inom parentes: torkad med alkohol, pressad två gånger, med klister ur klister.

Med andra ord, resultatet registreras inte enbart som en egenskap hos materialet. Det är registrerat som en egenskap hosdetta material, bundet på detta sätt. Skalhållfasthet är alltid en funktion av processen - ytans renhet, tryck, uppehåll, hur mycket lim som applicerats - och en siffra som inte säger vilken process som producerade det kan inte reproduceras eller argumenteras med. Att skriva förberedelsen bredvid resultatet är det som gör en mätning till bevis.

De oglamorösa förhållandena som gör numret giltigt

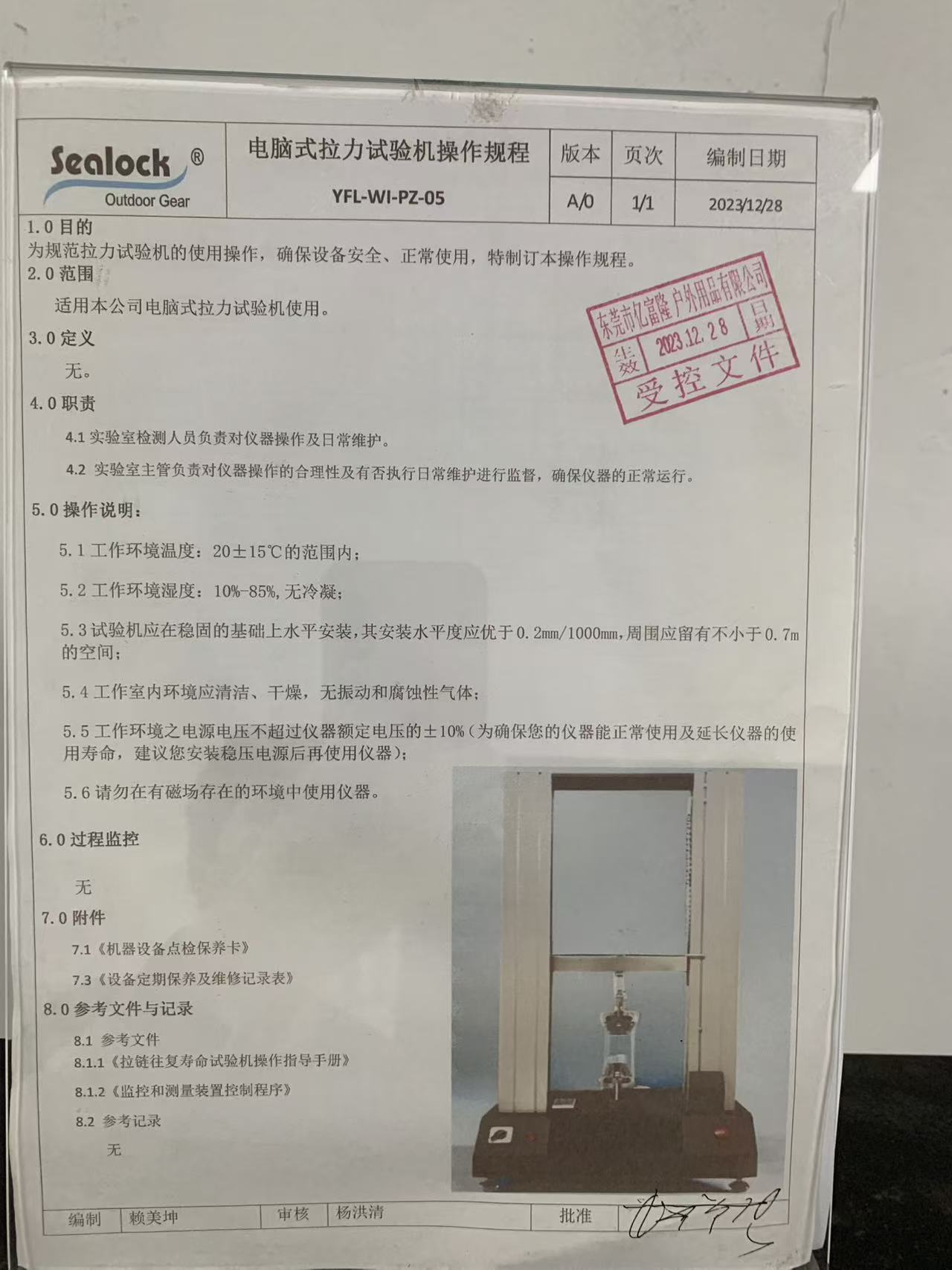

Det här instrumentet körs till den kontrollerade proceduren YFL-WI-PZ-05, revision A/0, och till skillnad från de andra procedurerna i denna serie handlar det mesta inte om knappar alls. Det handlar om rummet:

• Omgivningstemperatur 20 ± 15 °C, luftfuktighet 10–85 % utan kondens. Polymerer är temperaturkänsliga; samma svetstestade kall och testad varm ger inte samma siffra.
• Installerad plant på ett stabilt underlag, med en planhet bättre än 0,2 mm per 1 000 mm, och minst 0,7 m avstånd runt maskinen.
• Ett rent, torrt rum fritt från vibrationer och frätande gaser.
• Matningsspänning inom ±10 % av märkvärdet, med en spänningsstabilisator rekommenderad.
• Får inte användas nära magnetfält.

Inget av detta är glamoröst och allt är bärande. En dragram som inte är jämn introducerar belastning utanför axeln. En lastcell som matas med instabil kraft driver. Vibration lägger till brus till en signal du läser med två decimaler. Anledningen till att dessa klausuler finns i ett kontrollerat dokument snarare än i någons huvud är att de är osynliga: ingenting om en dålig läsning ser dåligt ut.

Registrerad, kalibrerad och spårbar

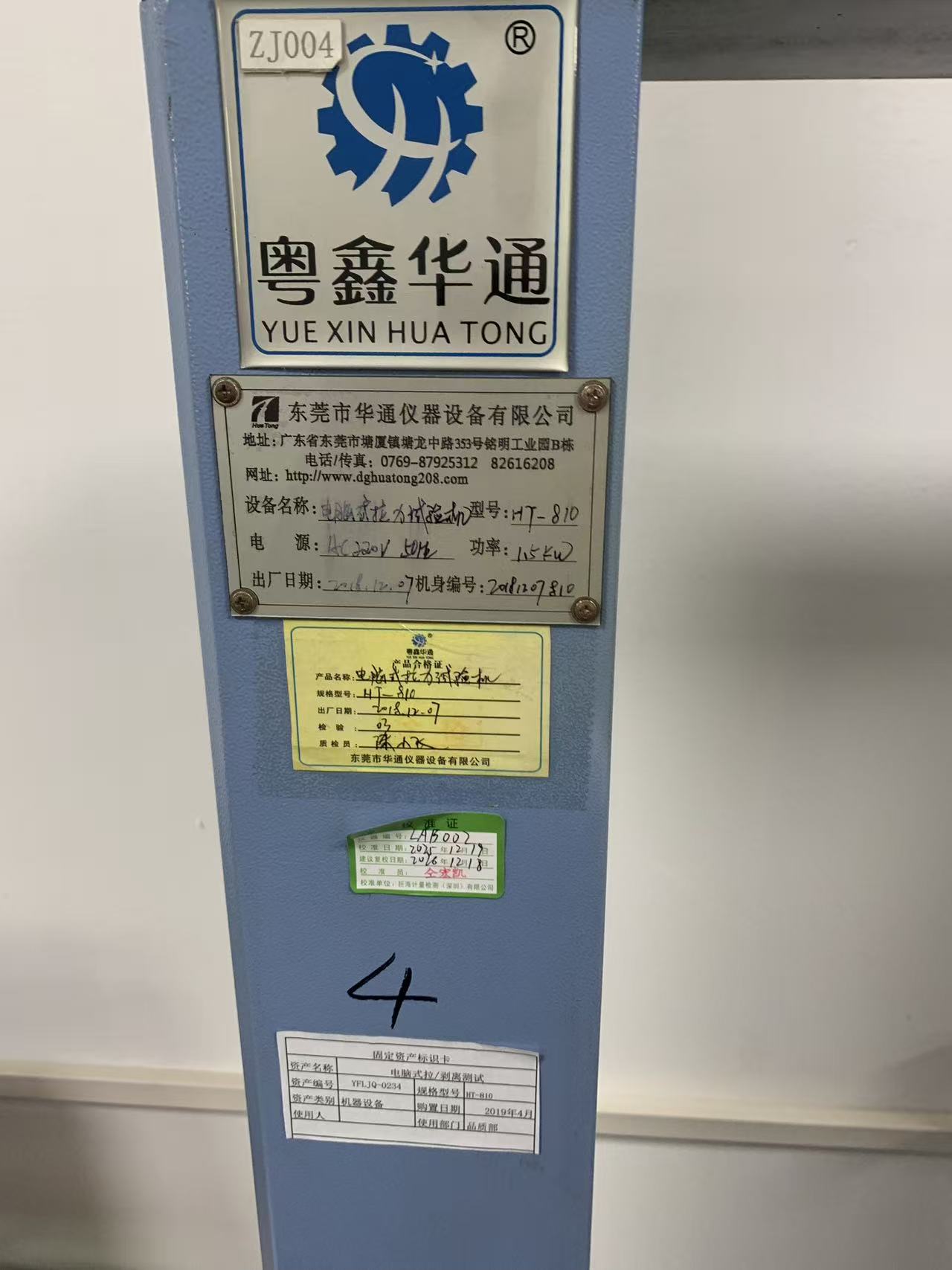

Kolumnen på denna maskin bär hela sin historia i etiketter. En tillverkarens namnskylt: modell HT-810, AC 220 V / 50 Hz, 1,5 kW, byggd 7 december 2018 med dess serienummer. Ett tillverkarkontrollintyg bredvid. Ett tillgångskort som registrerar det som företagstillgång YFLJQ-0234, köpt april 2019 och tilldelat kvalitetsavdelningen. Ett maskin-ID — ZJ004 — och ett labbinstrumentnummer, LAB-002. Och en kalibreringsetikett: kalibrerad 19 december 2025, omkalibrering beräknad till 18 december 2026.

För ett avskalningsresultat är detta viktigare än för nästan alla andra tester i labbet, eftersom skalstyrka är en siffra som kunden kommer att agera på. Det går in i materiella godkännandebeslut, i leverantörsförhandlingar, i om ett produktionsparti skickas. "14,31 kgf" väger endast om lastcellen som producerade den verifierades mot en referens av någon utanför denna byggnad, enligt ett schema, med ett certifikat. Annars är det en siffra maskinen kände för att visa den dagen.

Vad vi egentligen gör med det

Dag till dag svarar den här maskinen på frågor som annars skulle lösas med argument:

• Materialgodkännande.Ett bruk erbjuder ett nytt belagt tyg eller en billigare motsvarighet. Håller dess laminering vår standard för den konstruktionen, eller delaminerar den under linjen?
• Processvalidering.Efter en förändring av svetsparametrar, verktyg eller bindningsmetod, flagnar fogen fortfarande över acceptansvärdet? Det är så en processförändring godkänns snarare än hoppas på.
• Inkommande lotkontroller.En försändelse med ett bekant material anländer. Stämmer det med den godkända standarden, eller har något tyst förändrats uppströms?
• Kundspecifikationer.När ett varumärke kommer med sitt eget skalningskrav testar vi till deras antal och rapporterar mot det.
• Misslyckandeutredning.När något går fel, är det här du tar reda på om bindningen var svag eller designen begärde för mycket av det.

Rapporterna exporteras till Word, Excel eller PDF direkt från programvaran – vilket innebär att när en kund ber om uppgifterna bakom ett påstående är svaret en fil, inte en försäkran.

Nästa i den här serien: standardboxen för färgmatchning av ljuskällan och den förvånansvärt svåra frågan om två saker har samma färg.
