Varje väska blir uppblåst innan den skickas: Luftläckagetestning på en IPX7 svetsad resväska

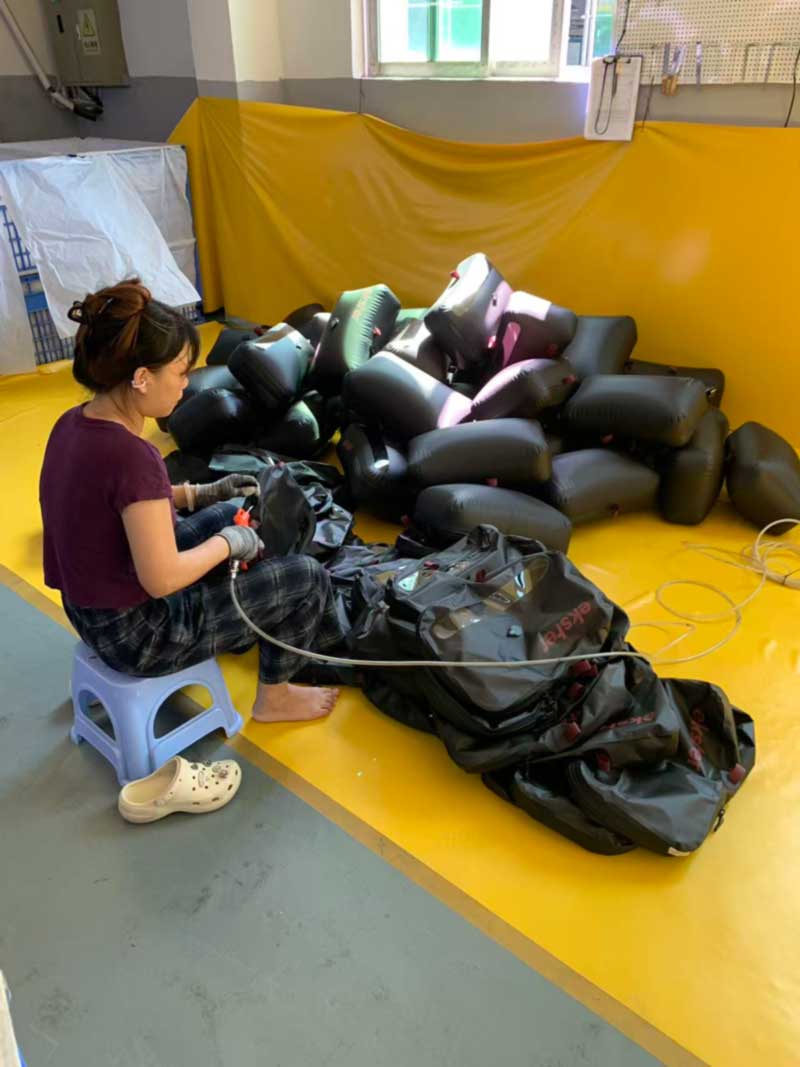

Gå förbi testområdet på vårt Dongguan-golv den här månaden och det första du ser är en midjehög hög med svarta påsar som blåst upp som ballonger, var och en spänd, var och en med en liten grå ventil i ansiktet. En operatör sitter bredvid dem med en luftpistol, arbetar genom en hög med platta påsar på golvet och lägger till högen.

Det ser konstigt ut. Det är den viktigaste inspektionen i byggnaden.

Beställningen är en helsvetsad lufttät åkpåse för Ekster, det nederländska varumärket som gick från smarta plånböcker till reseutrustning. Väskan har ett svetsat skal, en lufttät dragkedja och en integrerad luftventil och den är klassad IPX7. Den kombinationen är det som gör inflationstestet nödvändigt snarare än dekorativt.

En lufttät väska är en hårdare konstruktion än en vattentät

De flesta vattentäta påsar måste bara stoppa flytande vatten från att komma utifrån. Den här måste hålla in luft, eftersom ventilen finns så att användaren kan komprimera innehållet och för att den lufttäta dragkedjan är det som bär IPX7-kravet.

Det är olika tekniska problem, och luftversionen är strikt svårare. En svets som har smält över nittioåtta procent av sin bredd kommer att hålla regn ute i flera år. Samma svets kommer att släppa ut luft genom de återstående två procenten, långsamt och osynligt, och kunden upptäcker det när påsen de komprimerade på söndagen är mjuk igen på måndagen. Vatten har ytspänning och behöver en väg av en viss storlek; luft gör det inte. Överallt där en panelsöm, ett ventilfäste, en remlapp eller ett ändstopp med blixtlås är marginellt undersvetsat, hittar luft det.

Så på denna konstruktion är lufttestet inte en proxy för vattentestet. Det är ett striktare test som råkar vara snabbare och billigare att köra på varenda enhet, och en påse som håller luft kommer bekvämt att hålla ut vatten.

Vad testet faktiskt fångar

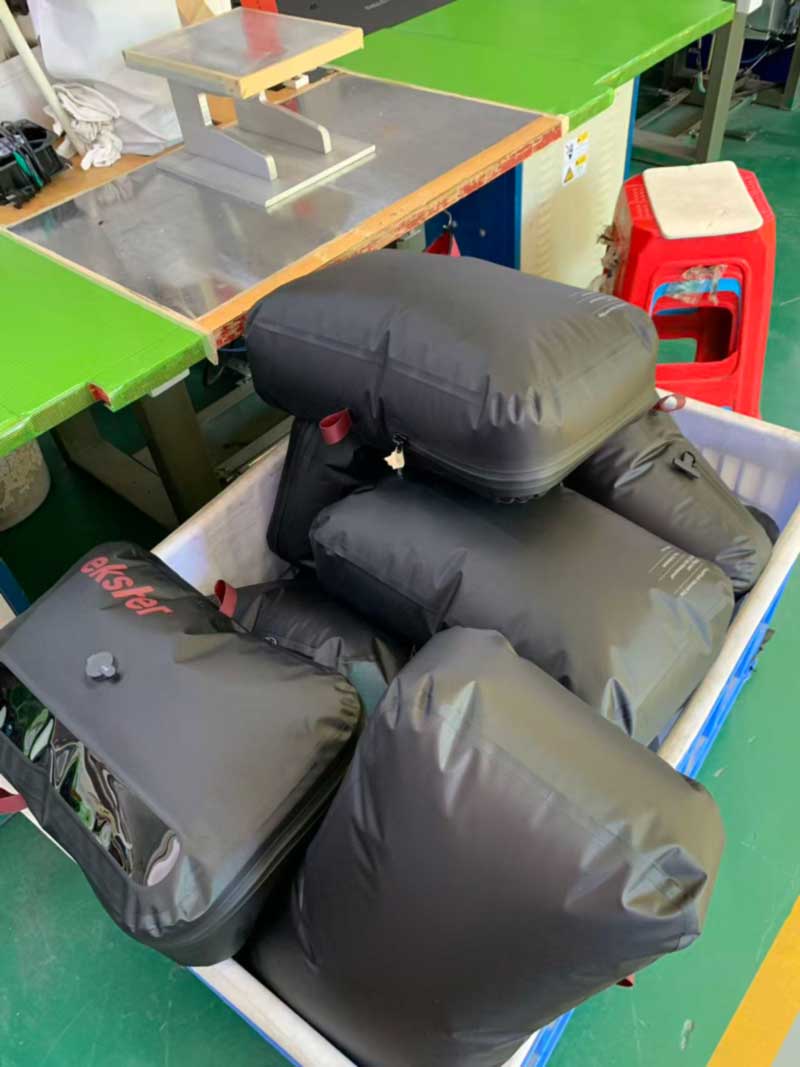

Varje påse blåses upp genom sin egen ventil och lämnas i högen medan operatören arbetar igenom partiet. Att bo spelar roll. En grov defekt - ett osvetsat hörn, en ventil som sitter fel - dyker upp på några sekunder. Defekterna som kostar pengar visar sig över minuter: påsen som fortfarande är stadig högst upp i traven och märkbart mjukare tjugo minuter senare.

De specifika felpunkterna vi ser på denna form är de som svetsad konstruktion alltid koncentrerar spänningen till: hörnen där tre paneler konvergerar och elektroden har minst jämn kontakt; ventilfästet, där en styv komponent möter ett flexibelt skal; blixtlåsavslutningarna, där en linjär tätning måste övergå till en svetsad söm; och vilken rem eller handtag som helst som är svetsade på en yta som också bär en söm under.

Enheter som misslyckas går tillbaka till svetsbänken med läckpunkten markerad i stället för att skrotas, vilket är en av de praktiska fördelarna med högfrekvenssvetsning framför limkonstruktion - en kort omsvetsning på en identifierad söm är en legitim reparation, inte en lapp.

Verifieringen kan köparen köra själv

Vi säger åt köpare av lufttäta konstruktioner att köra samma kontroll vid ankomsten, eftersom den inte behöver någon utrustning och det inte är något en fabrik kan prata om:

Öppna en kartong på måfå. Ta en påse, evakuera luften genom ventilen tills skalet kollapsar på sig själv, stäng den och låt den stå någonstans ur vägen i tjugofyra timmar. Kom tillbaka nästa dag. Om det fortfarande är kollapsat gör svetsarna, ventilen och blixtlåset sitt jobb. Om den har slappnat av tillbaka mot sin ursprungliga form läcker något på den enheten och frågan om urvalsstorlek blir nästa konversation.

Tjugofyra timmar är medvetet generöst. En väska som klarar en fem-minuters squeeze kan fortfarande misslyckas över natten, och över natten är närmare hur produkten faktiskt används - packad kvällen före en flygning, inte uppblåst och inspekterad på en bänk.

Uppströms: varför svetsningen måste vara rätt första gången

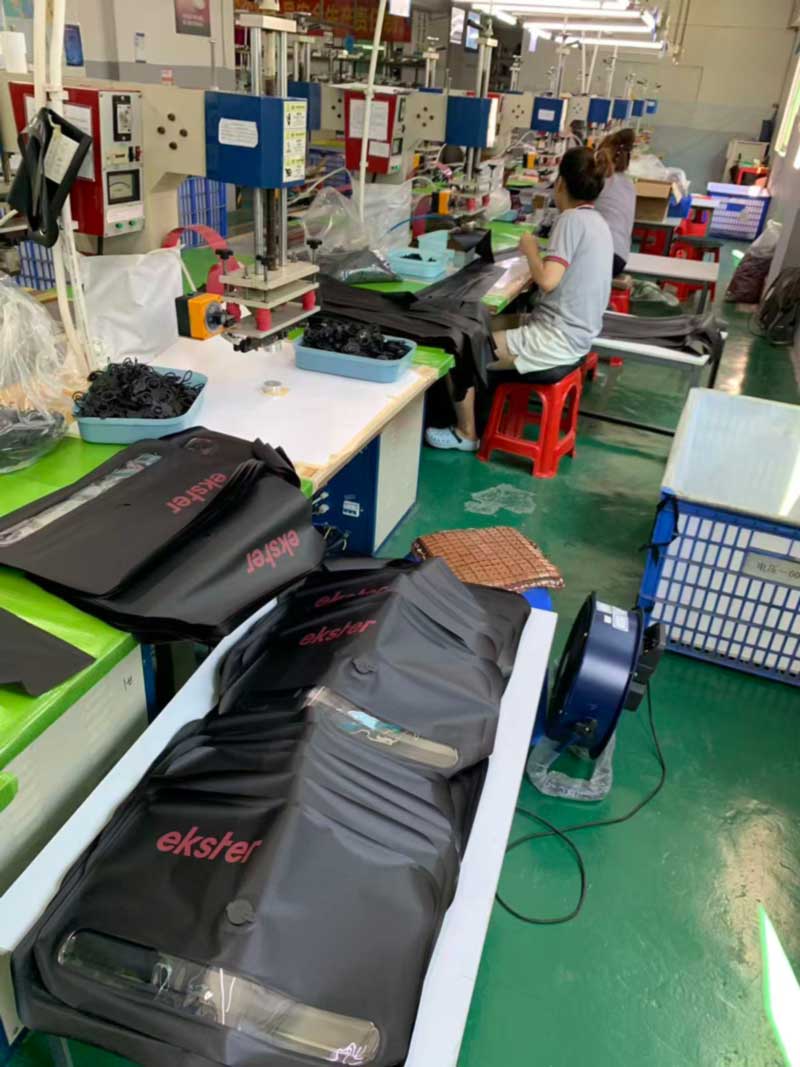

Testområdet fungerar bara eftersom svetsgolvet är inrättat för att göra konsekventa sömmar snarare än acceptabla. Varje del i detta program har sin egen tärning. Ventiler, blixtlåspaneler och hårdvarulappar svetsas in på dedikerade stationer med sina egna verktyg, och verktyget kontrolleras mot ett första godkännande innan en körning öppnas snarare än att justeras efter känsla när utmatningen börjar driva.

Högfrekvent svetsning smälter samman materialet genom sin egen molekylära respons på fältet snarare än att limma ihop två ytor, varför en korrekt svets är lika stark som modermaterialet och varför en felaktig inte är marginellt svagare utan kategoriskt annorlunda. Det finns inget mellantillstånd som klarar inspektionen och misslyckas i service - vilket är exakt varför ett 100 % lufttest är överkomligt. Det mesta av linjens utdata är antingen klart bra eller helt klart inte.

Vita handskar på blanksvart

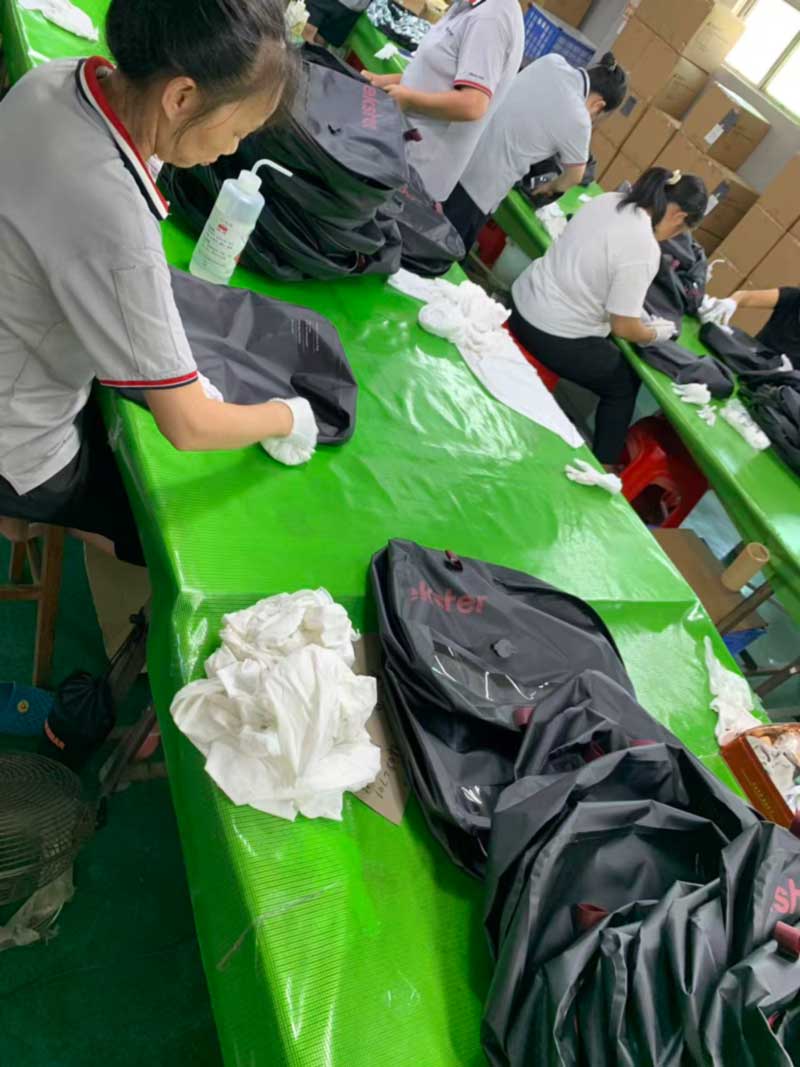

Efter lufttestet går påsarna till rengöring. Operatörer arbetar i vita bomullshandskar med lösningsmedelsflaskor och luddfria trasor och torkar av varje panel innan väskan är nära att packas.

Detta är inte tjafs. Ett högblankt svetsat svart skal visar allt: fingeravtryck från hantering, svaga rester från verktygskontakt, den tråkiga lappen där en panel vilade mot en bänk. Inget av det påverkar prestandan och allt läses som en defekt under detaljhandelsbelysning eller i en kunds uppackningsbild. På en produkt som är så här mörk och denna glansiga, är ytrengöring en större del av slutarbetet än på någon annan färgvariant vi kör, och det är skillnaden mellan en ankomstbesiktning som passerar och en som skapar en diskussion.

Samma logik driver resten av hanteringsdisciplinen: tygfodrade omsättningskärl så att skalen aldrig vidrör gjutna plastribbor, skyddshylsor på hårdvara och påsar som läggs platt istället för att staplas under inspektion.

Räknar, separation och ett andra program på samma våning

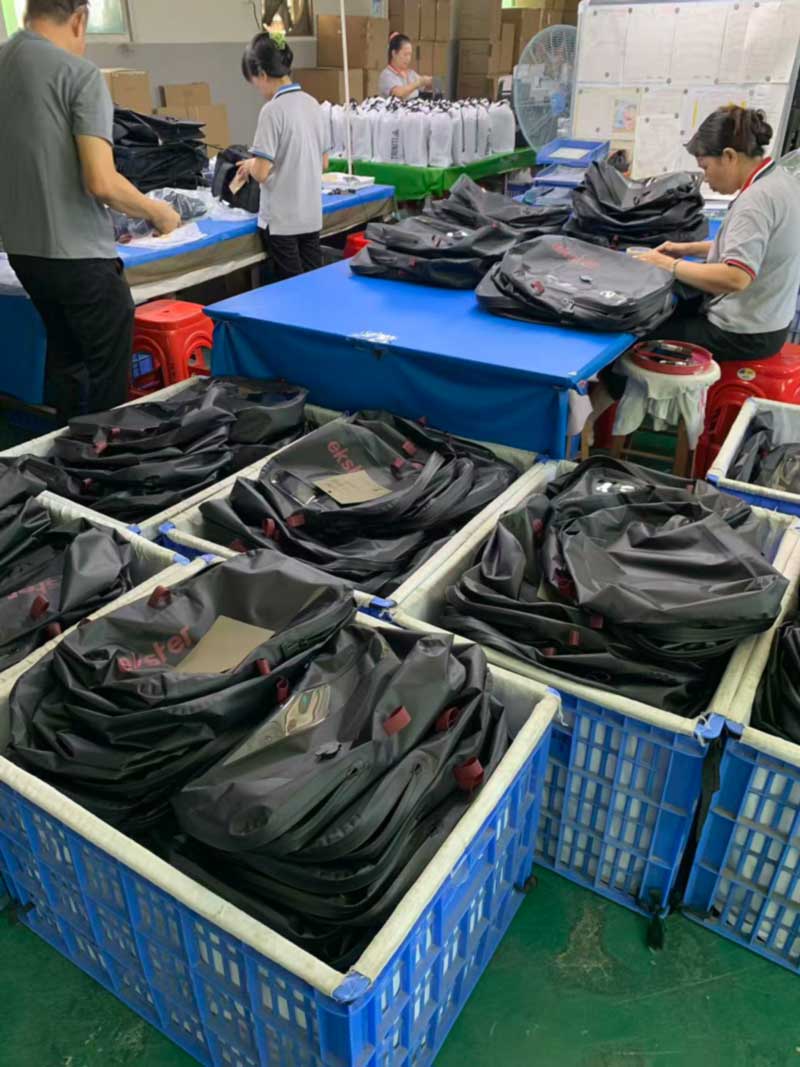

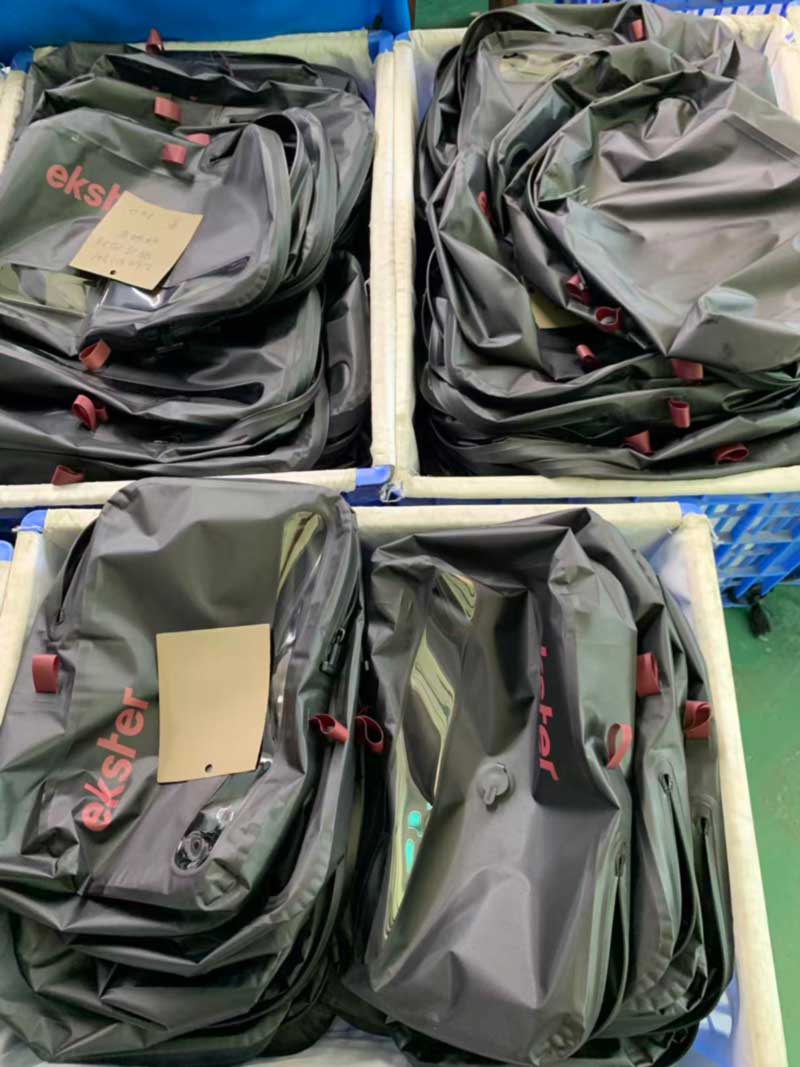

Färdiga enheter sorteras i tygfodrade papperskorgar, en modell till en papperskorg, var och en med ett handskrivet räknekort med framsidan uppåt på varorna. Korten åker med påsarna till OQC och stäms av mot packlistan innan kartongerna stängs. Ett separat program – vita påsar med dragsko för en annan kund – pågick samtidigt på de intilliggande bänkarna, vilket är exakt den situationen där sopmärkning och kitt per modell slutar vara byråkrati och börjar vara anledningen till att ingenting hamnar i fel kartong.

Inline-kontroller av denna körning täckt ventilfunktion och säte, blixtlåsrörelse och tätningsingrepp, rem och handtagssäkerhet, utskriftsposition och vidhäftning, färgskillnad mot den godkända standarden och allmänt utseende under bänkbelysning – utöver det 100 % lufthållningstestet.

På betyget, och på vad vi inte kommer att hävda

Denna konstruktion – helsvetsat skal, lufttät dragkedja, ventil – är verifierad mot ett fullständigt vattendoppningstest på två timmar eller mer, i enlighet med IPX7. Vi kommer att säga det här eftersom konstruktionen stöder det.

Vi är lika specifika åt andra hållet. Vår egenresevakuumkompressionspåseär en helsvetsad TPU-kropp med en förseglad dragkedja och en envägsventil, och den är klassad IPX6 – inte IPX7 – eftersom den är byggd för att överleva regn, fukt och spill i bagaget snarare än att vara nedsänkt. Detsamma gäller för vårkompressionspåse med integrerad elektrisk pumpoch vårhandpump version: båda håller vakuum över natten, båda är stänk-, damm- och fuktbeständiga, och ingen av dem har något krav på nedsänkning, eftersom ett pumphus och ett skruvlock är ett annat tätningsproblem än en svetsad panel. Rullväskor, dagsväskor med vattentäta snarare än lufttäta dragkedjor och ramväskor får ett kraftigt regn- och vattenstrålprotokoll av samma anledning. Betyget följer det svagaste elementet i stängningskedjan, inte det starkaste elementet i marknadsföringsexemplaret.

Samma test, på vårt eget kompressionsområde

24-timmarskontrollen som beskrivs ovan är inget vi reserverar för kundprogram. Det är produktionsstandarden på vår egen kompressionslinje, där vakuumretention är hela värdet av produkten snarare än en sidofördel.

Dehandpump versionär det tydligaste fallet: en skruvtätningsventil, en kolvpump, upp till cirka 70 % volymreduktion på högt gods och ingen elektronik alls - vilket också innebär att den skickas som vanligt flygfrakt utan batteridokumentation. Deversion med integrerad pumpsvetsar ett ABS-pumphus direkt i karosspanelen och kör en femtonsekunderscykel från ett USB-C uppladdningsbart batteri, vilket lägger till ett pumphustätningstest och ett batteriladdningscykeltest till inspektionssetet. Deventil endast reseversiontappar pumpen helt och komprimerar vid handtryck, i tre storlekar från en helg med baslager upp till en dunjacka eller en sovsäck.

Alla tre är högfrekvenssvetsade med en förseglad dragkedja i full längd, och alla tre går igenom uppackning, vakuumextraktion, tjugofyra timmars statisk vila och bestämning av luftläckage innan en behållare försluts - det test som skiljer en fungerande kompressionspåse från en nyhet.

För köpare som utvecklar lufttäta eller kompressionsprodukter

Lufttäta konstruktioner är ett annat citatsamtal än vanliga vattentäta väskor. De behöver dedikerade verktyg per del, en ventil eller ett stängningssystem som väljs innan mönstret låses, en längre första provcykel och 100 % snarare än provtagning av läckagetestning - och de är värda det endast där produkten verkligen använder lufttätningen, för kompression, för flytkraft eller för en nedsänkningsklassificering.

Sealock har byggt vattentät utrustning i över 20 år, med högfrekvent svetsning och intern sömnad som löper sida vid sida i Dongguan och på vår anläggning i Ho Chi Minh City, så att köpare kan välja det ursprung som passar deras tariffposition utan att omförhandla specifikationen. Standardvillkoren är FOB Guangdong, 7–15 dagar för provtagning, 30–45 dagar för massproduktion, och MOQ från 300 stycken på de flesta modeller – 500 på kompressionspåsen i tre storlekar med endast ventiler – med IQC-, IPQC- och OQC-kontrollpunkter som standard och SGS- eller QIMA-inspektion tillgänglig på begäran.

Vi utvecklar från en skiss, ett konkurrentprov eller ett målspecifikationsblad som rutinarbete, och vi kommer att berätta för dig när det betyg du vill ha inte är något som din stängning kan bära. För ritningar, prover eller offert, kontakta oss påinfo@sealock.com.hk.
