Sex lampor och ett svar: Standardljuskällans färgbedömningsskåp

Av alla tvister som uppstår mellan en fabrik och ett varumärke är det färg som producerar mest, och det producerar dem av en anledning som inte har att göra med att någon är slarvig. Två personer kan titta på samma två svarta paneler, i god tro, under olika ljus och dra motsatta slutsatser. En av dem står under varma kontorsdownlights. Den andra håller provet vid ett fönster en mulen morgon. Båda är säkra. Båda beskriver något verkligt. Panelerna stämmer verkligen överens under en ljuskälla och stämmer verkligen inte överens under en annan, och det fenomenet – metamerism – är inte en åsikt, ett humör eller ett monitorproblem. Det är en mätbar egenskap hos de två materialen.

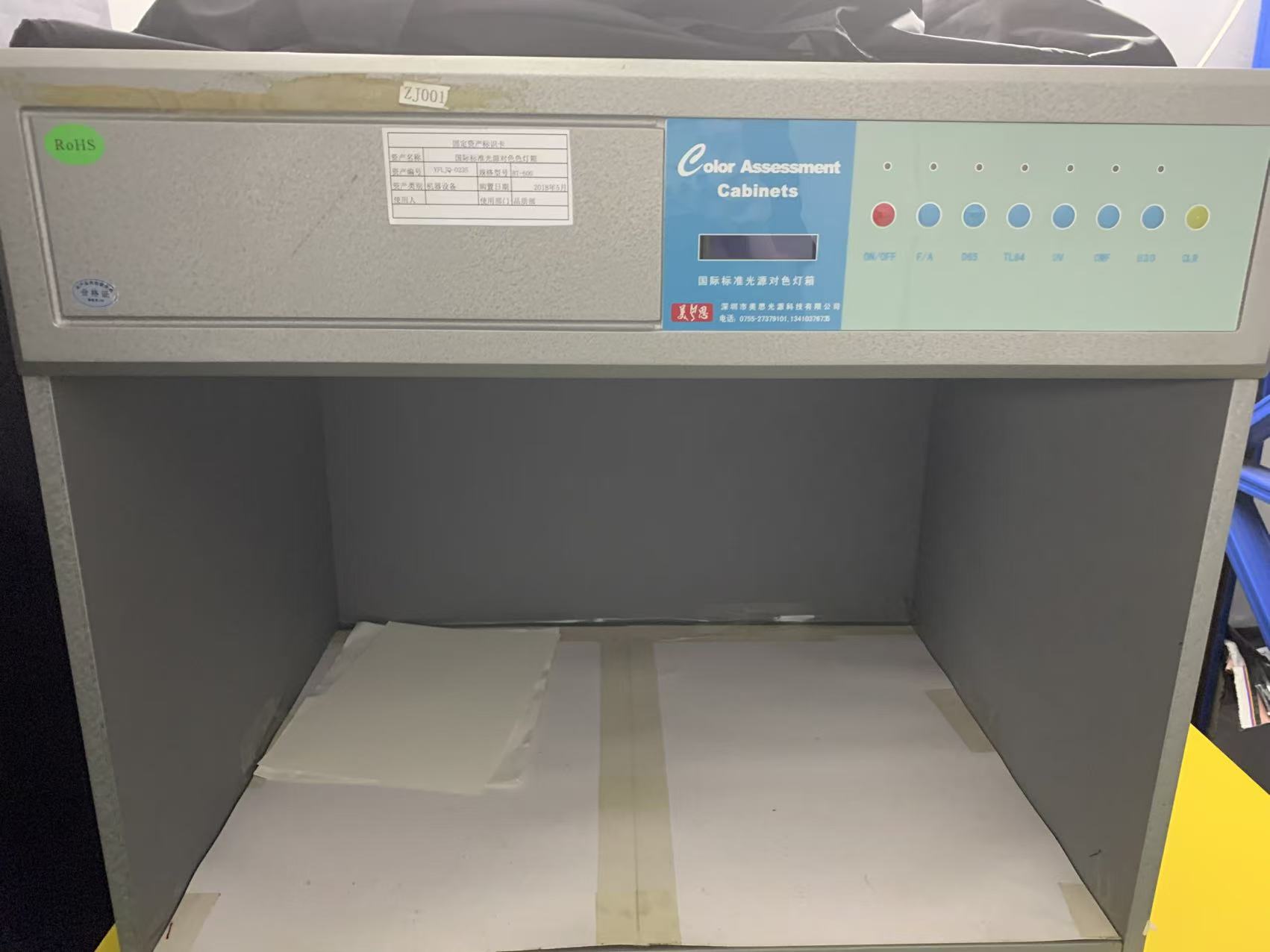

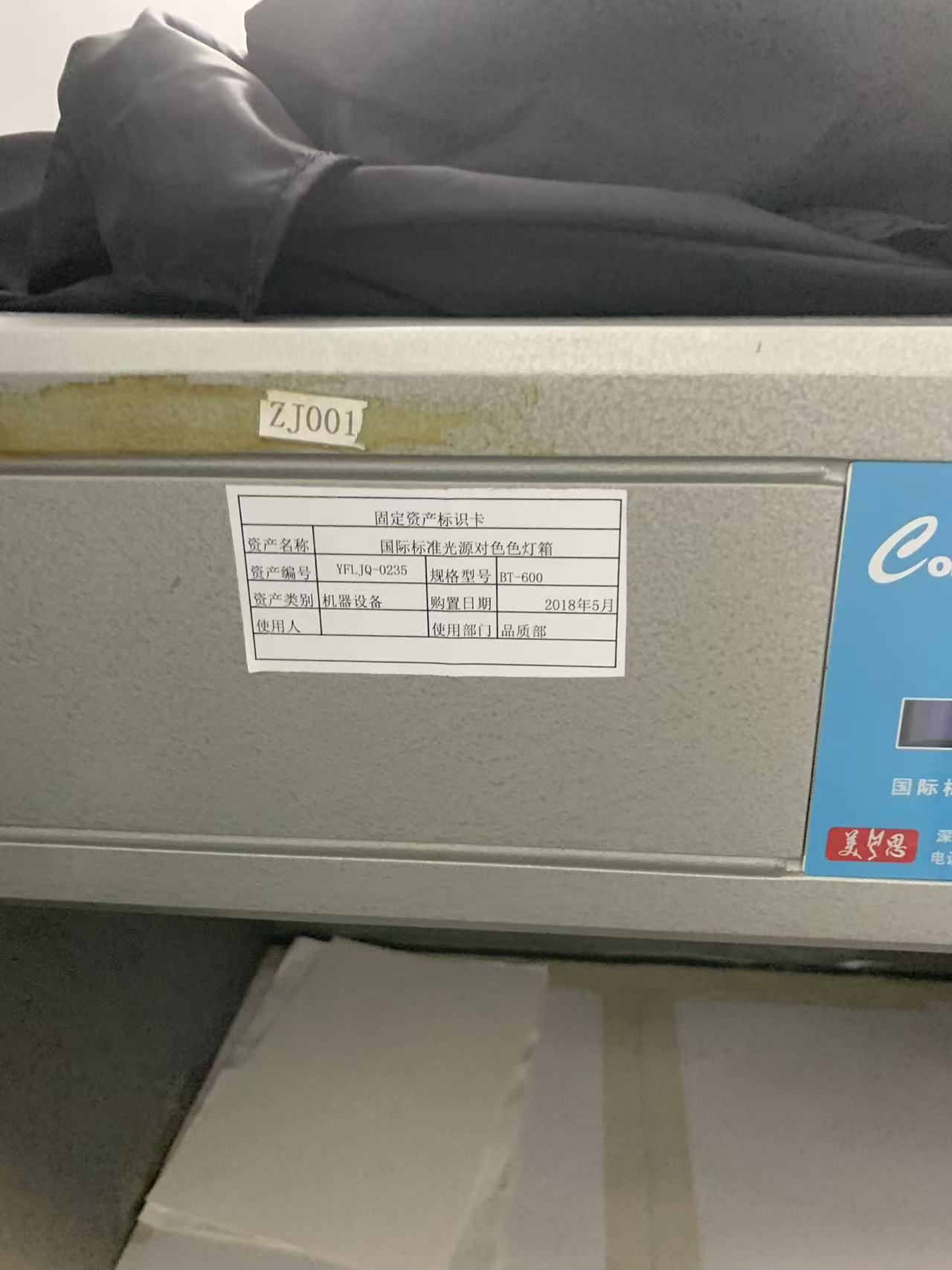

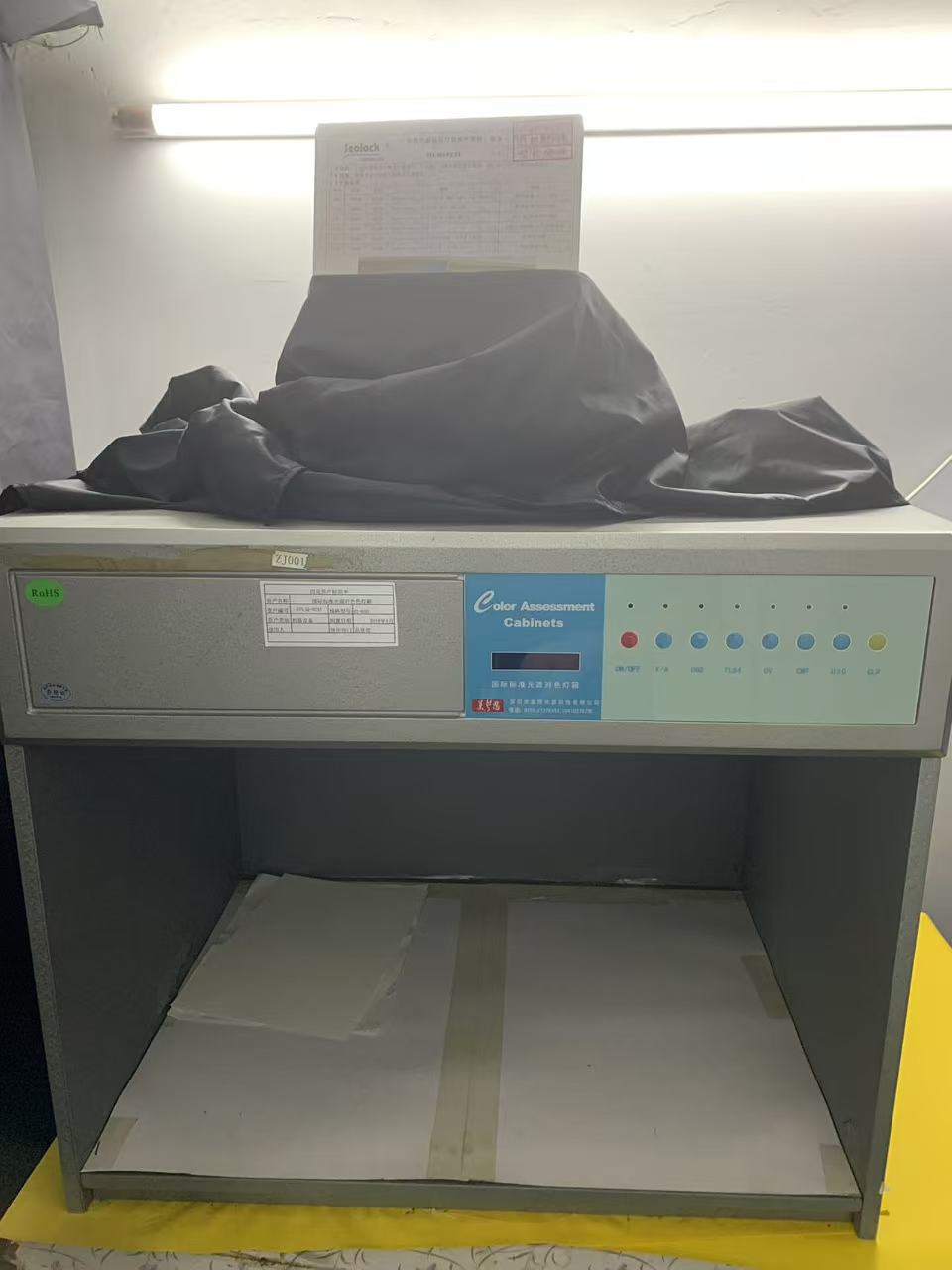

Instrumentet som avgör detta argument innan det startar är den minst dramatiska maskinen i vårt laboratorium: en grå stållåda med neutral inredning och sex lampor i taket. Tillgång YFLJQ-0235, modell BT-600, maskinnummer ZJ001, i drift i vår kvalitetsavdelning sedan maj 2018, drivs under kontrollerad procedur YFL-WI-PZ-01, revision A/0, daterad 28 december 2023. Den har inga rörliga delar, ingen räknare och ingen testcykel. Det garanterar helt enkelt att när två personer är oense om färg, så är de åtminstone oense under samma ljus.

Varför färg behöver en maskin överhuvudtaget

En färg är inte en egenskap hos ett objekt. Det är produkten av tre saker multiplicerade tillsammans: den spektrala kraftfördelningen av ljuset som faller på föremålet, den spektrala reflektansen för själva föremålet och reaktionen från observatörens öga. Ändra någon och den upplevda färgen ändras. Två material vars reflektanskurvor har samma övergripande form kommer att spåra varandra under varje ljuskälla. Två material vars kurvor korsar - matchande i total reflekterad energi under en ljuskälla men divergerande i den spektrala detaljen - kommer att matcha under den ljuskällan och separera synligt under en annan.

Detta är inte ett ovanligt kantfodral vid tillverkning av vattentäta redskap. Det är nära standardvillkoret, eftersom en enda svetsad påse är en samling material som färgades av helt olika processer i helt olika fabriker. Kroppspanelen är en TPU- eller PVC-film eller beläggning med pigment dispergerat i polymeren. Bandet är lösnings- eller styckfärgad polyester. Blixtlåstejpen är färgad textil och blixtlåständerna är gjuten harts eller belagd metall. Spännena är formsprutade med masterbatch. Fodret är en annan väv med en annan färgämnesklass. Sex leverantörer, sex färgkemi, en "svart" som en köpare förväntar sig är en svart.

Pigmenterad film och färgad textil delar nästan aldrig en reflektanskurva. De kan föras till en visuell match i dagsljus och fortfarande visa webbbandet som löper grönt eller brunt mot kroppspanelen under en butiks lysrörsbelysning. Om ingen kollade, är den första personen som upptäcker detta köparens merchandiser, som står i ett showroom och håller ett produktionsprov mot en godkänd swatch, tre veckor före en lansering.

De sex ljuskällorna, och vad var och en är till för

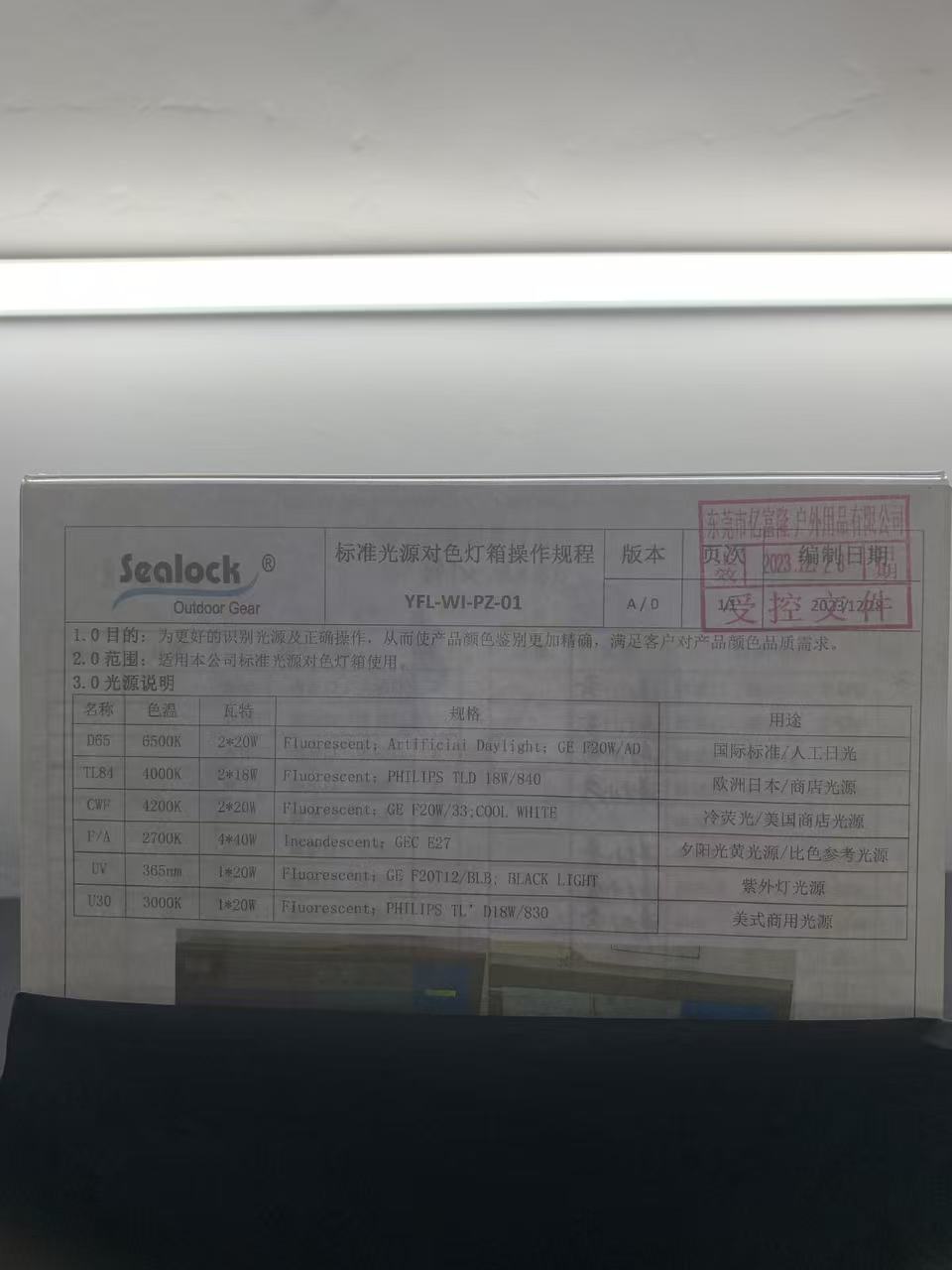

Vår SOP listar lampkomplementet och, avgörande, vad varje lampa representerar. Denna tabell är den del av proceduren som operatörerna faktiskt använder dagligen.

D65 — 6500K, artificiellt dagsljus.Den internationella referensljuskällan som står för genomsnittligt dagsljus från nordhimlen. Varje färggodkännande i vårt system börjar här, och om inte en kund anger något annat är detta ljuset under vilket en färg accepteras eller förkastas. Det är det närmaste branschen har en neutral domare.

TL84 — 4000K, trifosfor fluorescerande.Butiksbelysningen av europeisk och japansk detaljhandel. Om ett varumärke säljer genom europeisk eller japansk fysisk detaljhandel är TL84 inte valfritt: det är ljuset som produkten kommer att bedömas under vid inköpsstället, vilket är där färgproblem faktiskt uppstår.

CWF — 4200K, kallvitt fluorescerande.Den amerikanska detaljhandelns motsvarighet. En parning som matchar under D65 och misslyckas under CWF är en parning som kommer att se fel ut på en hylla i en storbutik i USA, hur bra den än ser ut i provrummet.

F/A — 2700K, glödlampa.Varmt volframljus, som ställer in för hem- och gästfrihetsbelysning och för sen eftermiddagssol. Det är det hårdaste testet för något i den röd-till-bruna familjen och för nästan neutrala, som skiftar dramatiskt under den.

U30 — 3000K.Varm amerikansk kommersiell belysning, vanlig i specialbutiker och alltmer i frilufts- och livsstilsbutiker som föredrar en varmare atmosfär än en stormarknad.

UV — 365nm, svart ljus.Inte en färgbelysning alls. Denna lampa finns för att avslöja optiska ljusmedel, och det är ett av de mest användbara diagnostiska verktygen i skåpet. Vita och bleka färger görs ofta ljusare med fluorescerande blekningsmedel som omvandlar UV till synligt blått, vilket gör att tyget ser vitare ut än vitt. Optiska vitmedel bryts ned vid solexponering och vid tvätt. En vit panel som lyser briljant under UV är en vit panel som kommer att gulna synligt vid användning medan en oupplyst panel bredvid den stannar kvar. UV-lampan avslöjar också fallet där två vita färger matchar perfekt inomhus eftersom de innehåller olika ljusmedelsbelastningar som råkar balansera under ett ljus - och divergerar utomhus under verkligt UV-rikt solljus.

Panelen växlar dessa individuellt och en visning av förfluten tid spårar lamptimmar. Den displayen är viktigare än den ser ut. Lysrör driver i spektraleffekt långt innan de misslyckas, och ett åldrat D65-rör slutar tyst att vara D65. Branschpraxis är att byta ut lampor på ackumulerade timmar snarare än vid fel - vanligtvis runt tvåtusentimmarsstrecket - vilket är anledningen till att timräknaren är en del av instrumentet snarare än ett tillbehör.

Hur vi använder det

Syftet som anges överst i vår SOP är enkelt: att identifiera ljuskällor korrekt och använda skåpet på rätt sätt, så att produktens färgbedömning blir mer exakt och uppfyller kundens färgkvalitetskrav. Arbetsmetoden bakom den meningen är rak och oförlåtande mot genvägar.

Den godkända standarden – en signerad labbdopp, en godkänd provbit, ett gyllene prov eller ett fysiskt färgchip som tillhandahålls av kunden – placeras bredvid produktionsexemplaret inuti skåpet, på det neutrala grå golvet, utan något annat färgat föremål i synfältet. Båda är orienterade på samma sätt, eftersom vävda och belagda material reflekteras olika längs och tvärs fibrerna, och ett prov som roteras nittio grader kan läsas som en annan nyans. Betraktningen är från ungefär 45 grader till den upplysta ytan, vilket är den geometri som varje visuell bedömningsstandard konvergerar efter eftersom den separerar ytglans från kroppsfärg.

D65 kommer först och ger den primära domen. Operatören växlar sedan genom TL84, CWF, U30 och F/A i tur och ordning, och ser inte efter om paret fortfarande matchar perfekt under varje, utan omriktningav eventuella skillnadsförändringar. Ett par som går konsekvent svagt ljus under varje ljuskälla har ett nyansproblem, som kan åtgärdas genom att justera färgämnet eller pigmentbelastningen. Ett par som matchar under D65 och körs grönt under TL84 och rött under F/A har ett metamerismproblem, som inte går att fixa genom att justera lasten — det kräver ett annat färgsystem, och det upptäcks mycket bättre på en labbdopp än på en behållare med färdiga varor.

UV-lampan körs på alla vita, ljusa färger och alla material där fluorescerande ljusmedel misstänks. Resultaten registreras mot kundens betygsskala och där ett numeriskt värde krävs korskontrolleras den visuella bedömningen med instrumentell färgskillnadsmätning. De två kompletterar varandra: instrumentet ger ett repeterbart nummer som överlever att mailas, och skåpet ger den bedömning som en människa faktiskt kommer att göra när den håller produkten.

Problemet med svetsade påsar varnar ingen dig för

Det finns ett färgproblem som är specifikt för högfrekvent svetsad konstruktion, och det fångar nya program regelbundet.

Svetsning är en termisk process. Polymeren vid svetslinjen drivs till smälttemperatur och kyls sedan under tryck, och vissa pigmentsystem skiftar när det händer. En mörkgrå TPU kan plocka upp ett svagt brunt avgjutning längs svetssömmen. En mättad röd kan bli marginellt mörkare i det svetsade bandet. På en väska med långa, framträdande sömmar är det bandet inte en defekt som köparen kommer att förlåta som en processkaraktär – det läses som två nyanser av material på en produkt.

Skåpet är där detta fastnar, och det fastnar genom att jämföra en svetsad kupong med osvetsat material från samma rulle under alla sex källorna, inte bara under dagsljus. Där ett skifte dyker upp är det en svetsparameterfråga och den går tillbaka till ingenjörskonst medskalningstestdataför samma parameter som ställs bredvid, eftersom att minska uppehållstiden för att skydda färgen kommer också att minska bindningsstyrkan om det görs slarvigt. Fönstret som tillfredsställer båda är smalare än fönstret som tillfredsställer endera ensam, och att hitta det är en stor del av vad utveckling på ett nytt material faktiskt består av.

Samma skåp graderar också färgningsresultaten frångnidningsfärgbeständighettestare, eftersom gråskalegradering i sig är en visuell jämförelse och är meningslös under okontrollerad belysning, och den används för att kontrollera färg eftertemperatur- och fuktkammarehar åldrat en materialuppsättning. Åldrande av värme och fukt påverkar inte bara de mekaniska egenskaperna. Det flyttar färg, och en svart som har blivit något brons efter sjuttiotvå timmar vid förhöjd temperatur är information som ett varumärke vill ha innan det begår.

Vad en köpare ska specificera

De flesta färgtvister vi ser komma från andra leverantörer går tillbaka till en inköpsspecifikation som säger "färg för att matcha godkänt prov" och inget mer. Den meningen innehåller ingen belysning, ingen tolerans, ingen betygsskala och ingen uppgift om vilka komponenter som måste matcha vilka. Det är ett argument som väntar på ett leveransdatum.

En specifikation som förhindrar argumentet nämner fyra saker. Först, godkännandebelysningen - normalt D65, och om produkten kommer att finnas i europeisk eller japansk detaljhandel, D65 plus TL84 eller plus CWF för den amerikanska marknaden. För det andra den acceptabla skillnaden, antingen som en gråskalegrad eller som en numerisk färgskillnadstolerans. För det tredje, vilka komponenter som hålls till kroppsfärgen och vilka tillåts vara en medvetet annorlunda ton, eftersom på en teknisk väska är bandet och kroppen ofta inte avsedda att matcha och att hålla dem till en tändsticka som aldrig var avsedd slösar bort allas tid. För det fjärde, om innehållet av optiskt vitmedel är begränsat, vilket spelar roll för alla vita eller pastellfärgade produkter med en lång förväntad livslängd utomhus.

Med dessa fyra artiklar i en specifikation blir färggodkännande en check. Utan dem blir det en förhandling som genomförs via e-post mellan två personer som står under olika lampor.

Vanliga frågor

Kan inte en spektrofotometer ersätta ljuslådan?

Nej, och inte av den anledningen som folk förväntar sig. Ett instrument ger ett repeterbart tal under alla ljuskällor du ber det att beräkna, och det är bättre än det mänskliga ögat på att upptäcka små konsekventa skift. Men ett numeriskt pass kan fortfarande motsvara en visuellt uppenbar missmatchning när glans, textur eller ytstruktur skiljer sig mellan de två materialen, vilket rutinmässigt är fallet när man jämför en blank svetsad film med en matt vävd. Båda verktygen behövs. Instrumentet rapporterar; regeringen bestämmer.

Varför kan vi inte bara godkänna färg utomhus i dagsljus?

För dagsljus är inte en sak. Dess spektrum förändras med tid på dygnet, säsong, latitud, molntäcke och vad som reflekteras in i det från närliggande ytor. En färg som godkändes klockan 10 under tunna moln och avvisades klockan 16. under klar himmel godkändes aldrig mot en fast referens. D65 existerar just så att referensen inte rör sig.

Hur hanterar man en kund vars godkända swatch har bleknat?

Fysiska standarder åldras, särskilt textilprover som har hanterats och exponerats. Där en godkänd standard är gammal flaggar vi den snarare än att matcha den tyst – matchning av en ny produktionskörning till en bleka referens bakar in blekningen i varorna. Den vanliga upplösningen är en återutgiven standard eller ett numeriskt mål som överenskommits mot den ursprungliga specifikationen.

Behöver skåpet kalibreras?

Själva skåpet har inget mätelement att kalibrera, men lampans kondition är motsvarande kontroll. Lamptimmar spåras på den inbyggda mätaren och rör ersätts på ackumulerade timmar snarare än vid fel, eftersom spektraldrift föregår utbränning med lång marginal. Lampbytesprotokoll är en del av utrustningsfilen och tillgänglig för besökande revisorer tillsammans med kalibreringscertifikaten för mätinstrumenten i labbet.

Kontrolleras färgen en gång eller under hela produktionen?

Över hela. Lab dip och godkännande av första artikeln fastställer målet; Inkommande materialinspektion kontrollerar varje rulle och varje bandparti mot den; pågående kontroller fångar drift mellan materialpartier inom en order. Färgglidning mellan två rullar av nominellt identisk film är vanligt nog att behandling av godkännande som en engångshändelse är hur en försändelse slutar med två nyanser av samma påse i en kartong.

Där detta sitter i serien

Detta skåp stänger en slinga som går genom större delen av laboratoriet. Det graderar färgningen som produceras avnötningsprovare, den läser av resultaten från färgbeständighetsarbete, den kontrollerar materialuppsättningar före och efter miljöåldring, och den verifierar att svetsparametrarna vårsvängning och dragkedja uthållighetstestvalidera för styrka har inte köpts på bekostnad av utseende. Styrka och utseende är inte oberoende variabler i svetsad konstruktion, och instrumentet som håller dem ärliga är det utan rörliga delar alls.

Sealock har byggt högfrekvent svetsad vattentät utrustning i över tjugo år från Dongguan, Kina och Ho Chi Minh City, Vietnam. Om du vill ha vårt färggodkännandeprotokoll, eller vill ha belysnings- och toleransspråk inskrivet i ditt eget kvalitetsavtal innan ett program startar, skriv tillinfo@sealock.com.hk.
