Inuti Sealock Lab: Luggage Oscillation Impact Tester (XE-I09BA)

Nästan varje katastrofalt väskafel som en köpare någonsin hör talas om börjar på samma ställe: den punkt där en rem, ett handtag eller en D-ring möter karosspanelen. Tyget slits sällan i mitten. Dragkedjor delas sällan ner i kedjan. Det som misslyckas är ankaret - de få kvadratcentimeter av svetsad lapp, stångtack eller vävslinga som måste överföra hela vikten av en laddad väska till en flexibel vägg, tusentals gånger, vid belastningar som aldrig är stabila och aldrig förutsägbara. Det är därför ett statiskt dragtest, hur imponerande det än producerar, är en dålig prediktor för fältavkastning. En led som överlever ett enda 80 kg drag kan fortfarande misslyckas vid 400 cykler av ett 8 kg dynamiskt stöt, eftersom trötthet och toppstyrka är olika fysik.

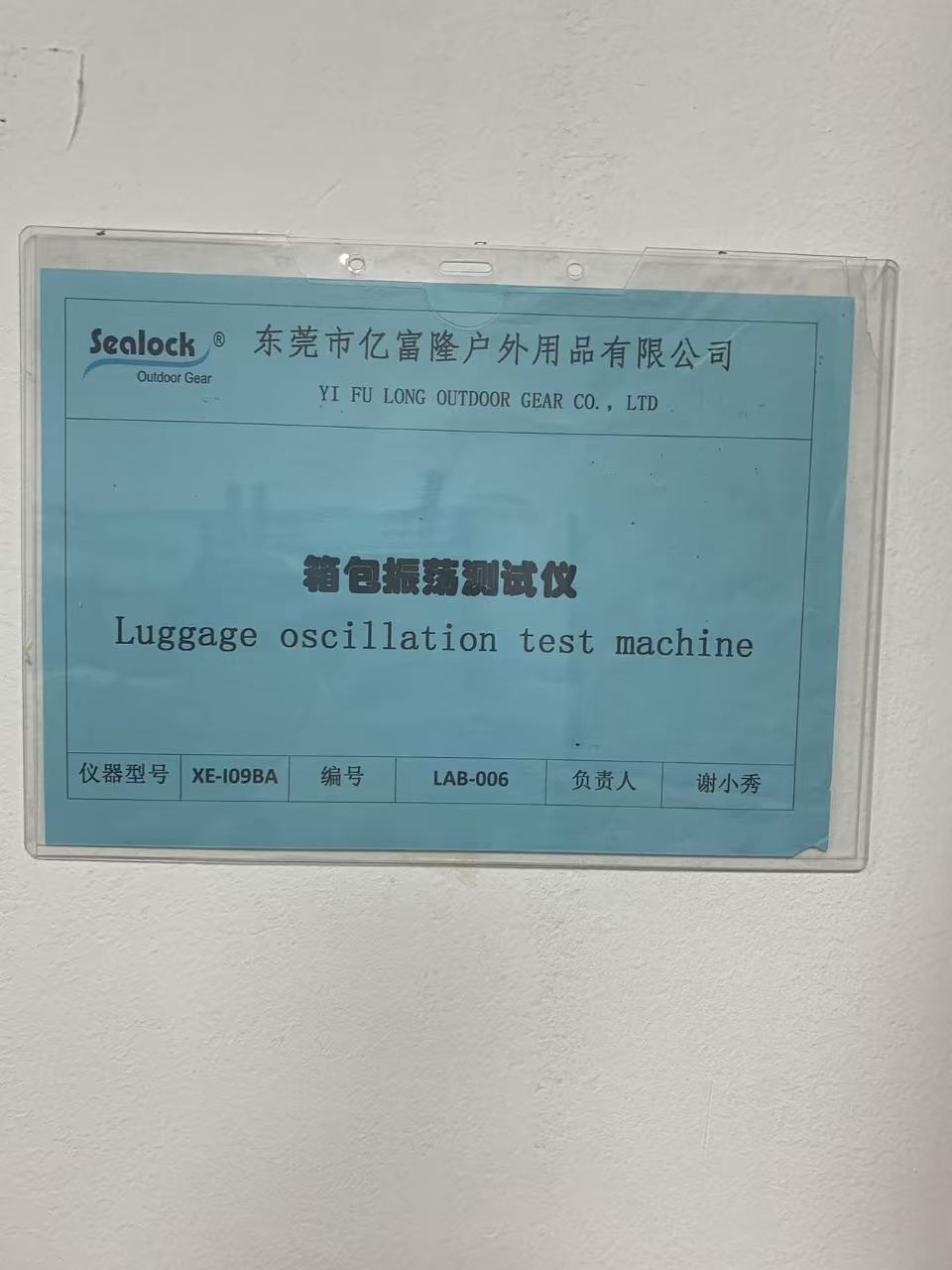

Maskinen som skiljer dessa två världar åt i vårt labb är bagageoscillationspåslagstestaren – tillgång YFLJQ-0232, modell XE-I09BA, instrumentnummer LAB-006, i drift i vår kvalitetsavdelning sedan oktober 2018 och senast externt kalibrerad den 19 december 2025, med omkalibrering internt på grund av 20168 körningar i december. YFL-WI-PZ-03, revision A/0, daterad 28 december 2023. Den här artikeln går igenom vad maskinen faktiskt gör, varför testet är viktigare för högfrekventa svetsade vattentäta väskor än för konventionellt sytt bagage, och vad en inköpschef bör fråga efter när de ser "svängningspåverkanstestad" hos en leverantör.

Vad "oscillationspåverkan" egentligen betyder

Testet är bedrägligt enkelt att beskriva och ganska svårt att göra bra. En väska laddas till en specificerad vikt och hängs sedan upp från maskinen av vilken komponent som helst som undersöks - ett enda övre handtag, ett par axelremmar, en dragögla, ett helt utdraget vagnhandtag. Krockhuvudet lyfter den laddade väskan genom ett definierat slag och släpper den sedan. Gravity gör resten. Påsen faller och en dämpad fjäderenhet i toppen av huvudet absorberar och returnerar sedan fallets energi, så att provet inte bara tappas en gång utan drivs in i en kontinuerlig stigande och fallande oscillation. Varje cykel skickar en stötvåg nerför remmen och in i ankarpunkten och lossar den sedan helt. Ladda, stöta, lasta av, upprepa.

Den kinesiska lättindustrimetoden som formaliserar detta, QB/T 2922-2018Fodral och påse — Testmetod för skakpåverkan, beskriver principen som att lasta väskan med en specificerad vikt, lyfta den i handtaget, axelremmen eller helt utdraget vagnhandtag genom ett fast slag, låta den falla fritt under tyngdkraften, och använda en fjäder för att absorbera och släppa slagenergin så att väskan upplever upprepade stötar och svängningar – och därigenom testar skakkraften hos handtaget, handtaget och kroppen, vagnen. Apparaten är noggrant specificerad: den kombinerade massan av den nedre sugkoppen, det övre dämpblocket, stötstången och standardfixturen är 8,1 ± 0,2 kg, enkelriktad slaglängd är 150 ± 5 mm, och den ljuddämpande enheten vid den övre sugkoppen ger en fjäderkraft på 1010 ± . Kontrollsystemet måste tillåta att slaghastigheten kan justeras, tillåta att antalet cykler ställs in och registreras och måste stoppa maskinen automatiskt om provet faller under testet.

Den sista klausulen är viktigare än den ser ut. Automatiskt stopp vid provfall är inte en bekvämlighetsfunktion – det är det som gör att cykeln räknar en giltig datapunkt. Om en rem går sönder vid cykel 612 och maskinen fortsätter att hamra på en tom fixtur tills den når en förinställd 1 500, säger rapporten inget användbart. Eftersom maskinen stannar vid separationsögonblicket, läser räknarenärden ledens utmattningsliv.

Maskinen på vår våning

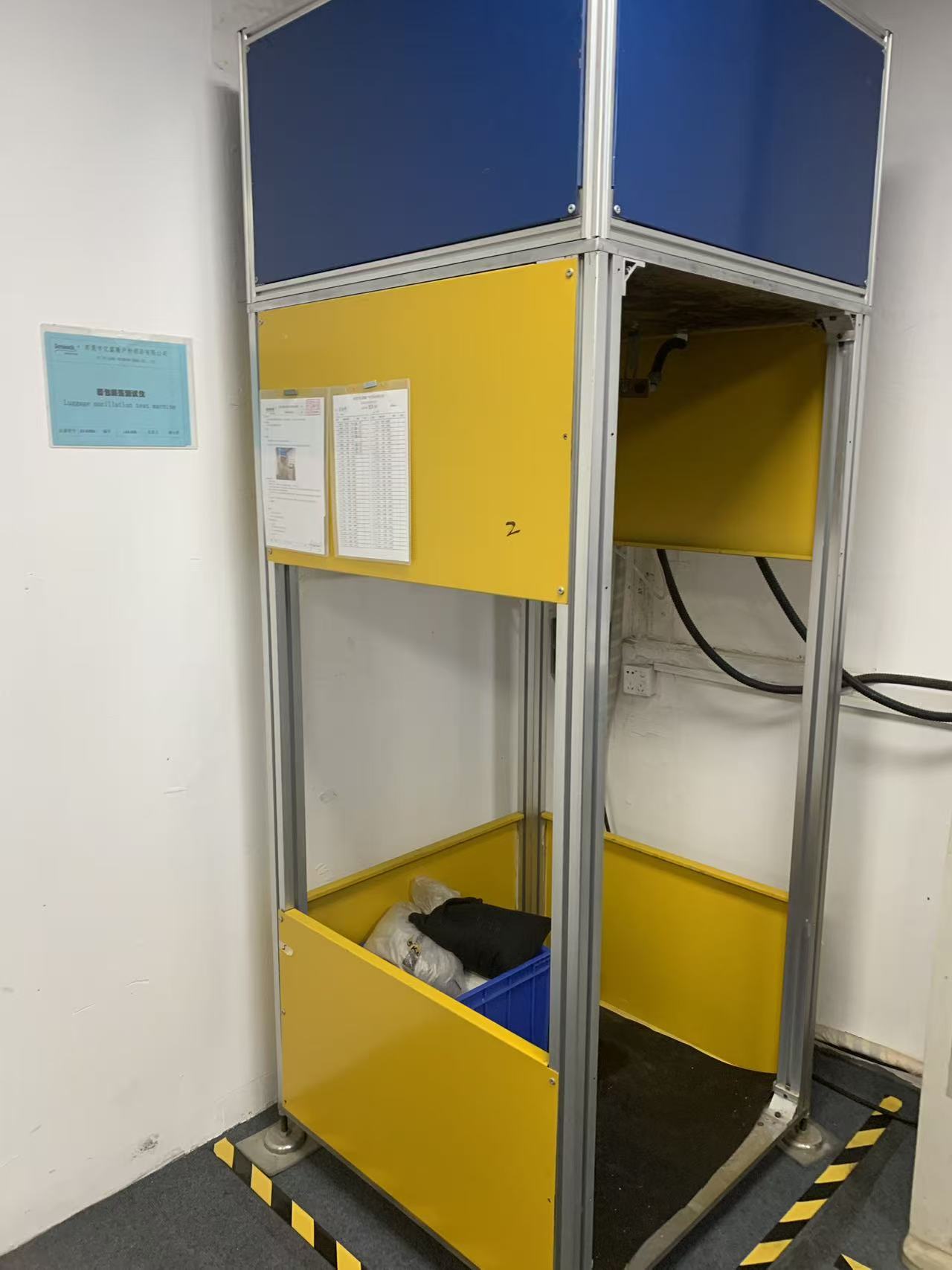

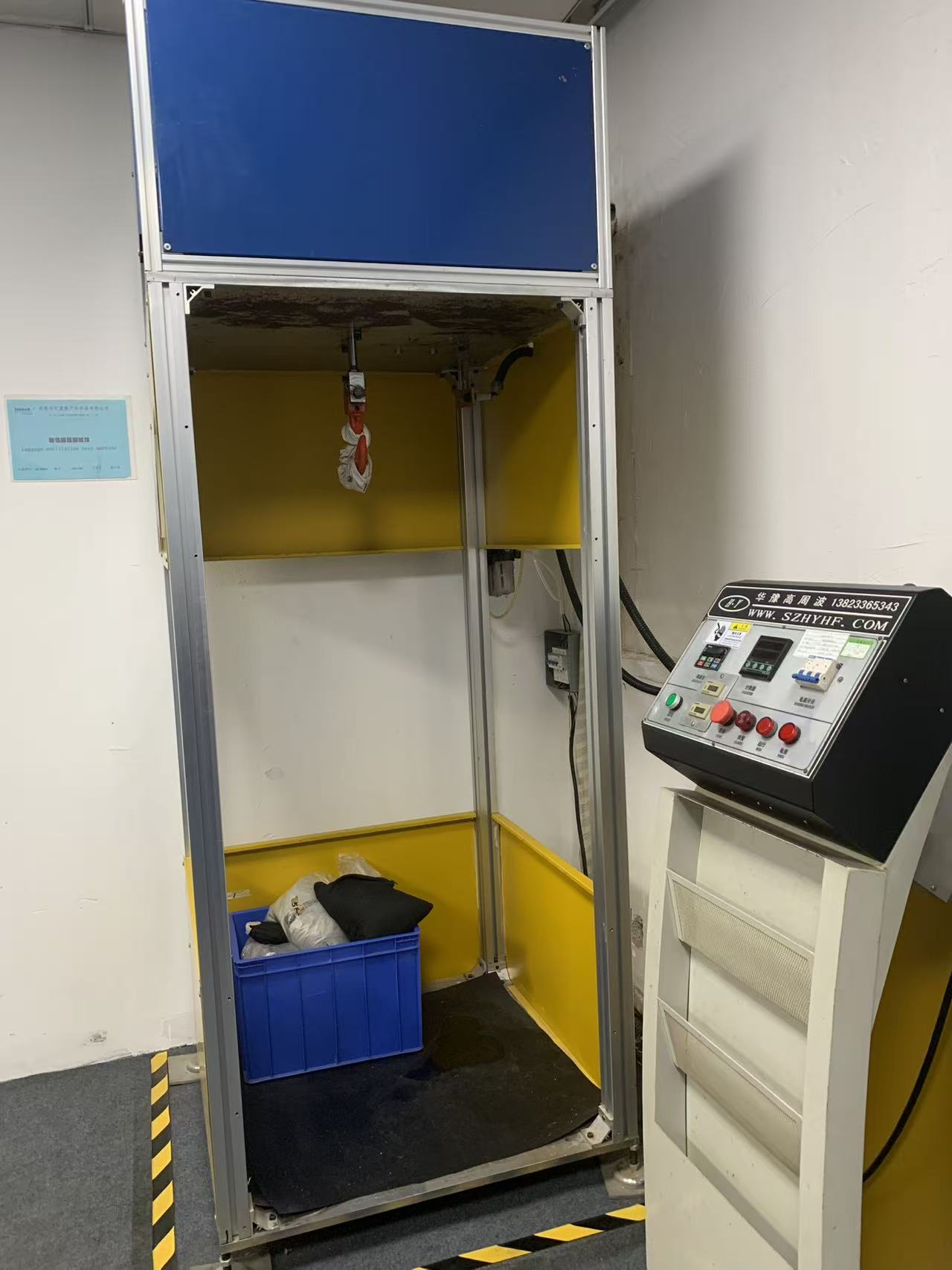

Vår enhet byggdes av en tillverkare av högfrekvensutrustning i Shenzhen och är medvetet oglamorös. Testkammaren är en strängpressad aluminiumram med gula och blå fyllnadspaneler, öppen på operationssidan, golvad med en tung gummimatta för att döda rebound. Slaghuvudet hänger från den övre tvärbalken; under den sitter provet och, i lådan vid basen, de kalibrerade sandsäckarna vi använder för att få en påse till dess nominella testbelastning. En gångjärnsdörr stänger arbetssidan innan en körning startar, vilket är det enda som står mellan en operatör och en 20 kg väska som färdas i fart.

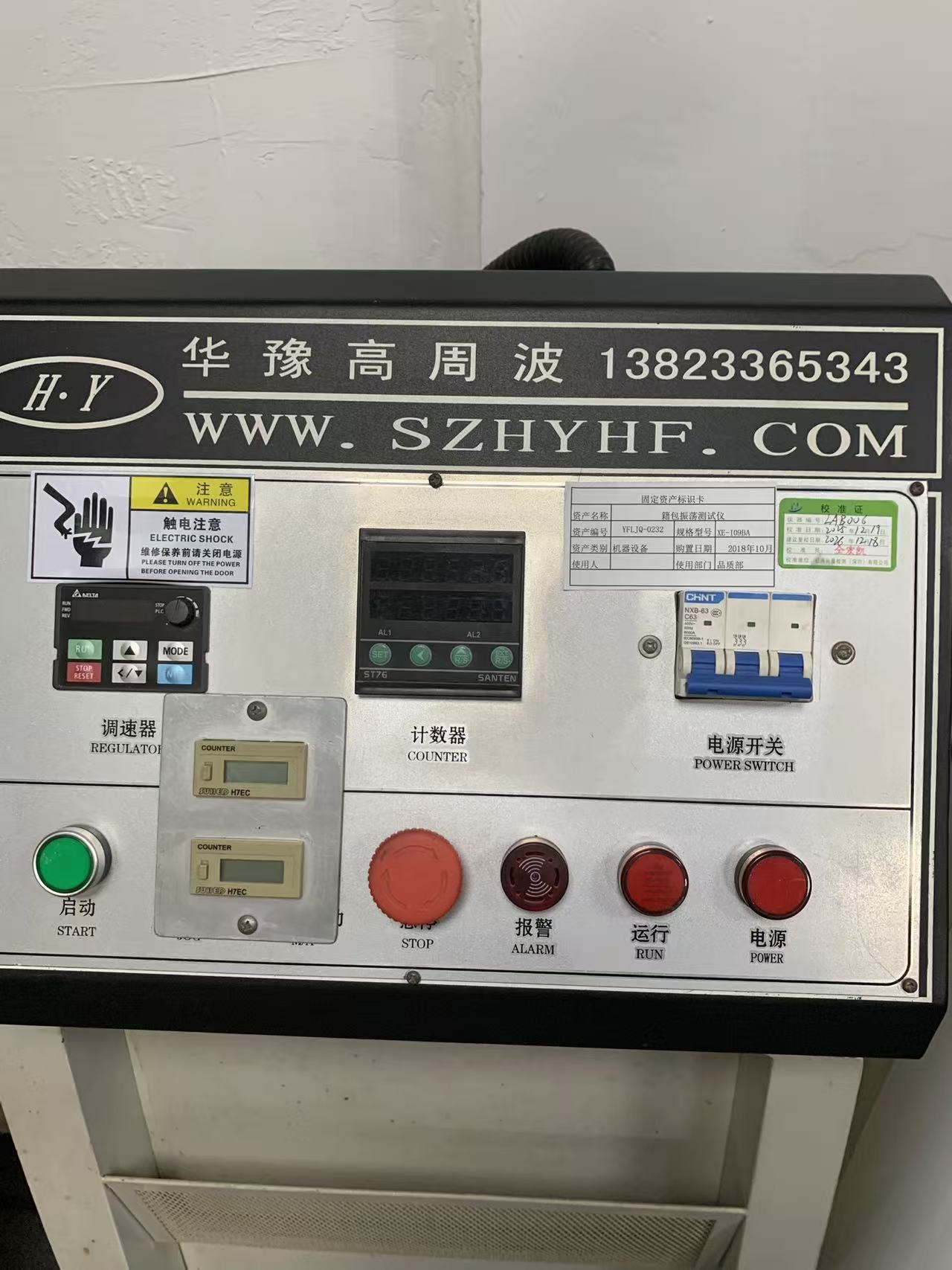

Kontrollpiedestalen sitter utanför buren. Dess layout talar om exakt hur testet körs: en Delta-frekvensomriktare till vänster fungerar som hastighetsregulator, en SANTEN ST76 digitalräknare med två larmkanaler sitter i mitten, två FUJI H7EC elektromekaniska räknare registrerar kumulativa cykler oberoende av den programmerbara, och en trepolig CHNT N63B-6d brytarhastighet, C50z brytarhastighet, C50z. 6 000 A brytkapacitet hanterar inkommande kraft. Under dem finns startknappen, ett överdimensionerat nödstopp med svamphuvud och larm-, kör- och strömindikatorer.

De dubblerade räknarna finns där av en anledning. Den programmerbara räknaren är det som stoppar maskinen vid målcykeln; de mekaniska räknarna ackumulerar livstidscykler på maskinen och ger en korskontroll om någon ifrågasätter om en körning återställdes mitt i testet. När en kunds tredjepartsrevisor frågar hur vi vet att en rapport återspeglar en fullständig körning, är detta svaret vi pekar på.

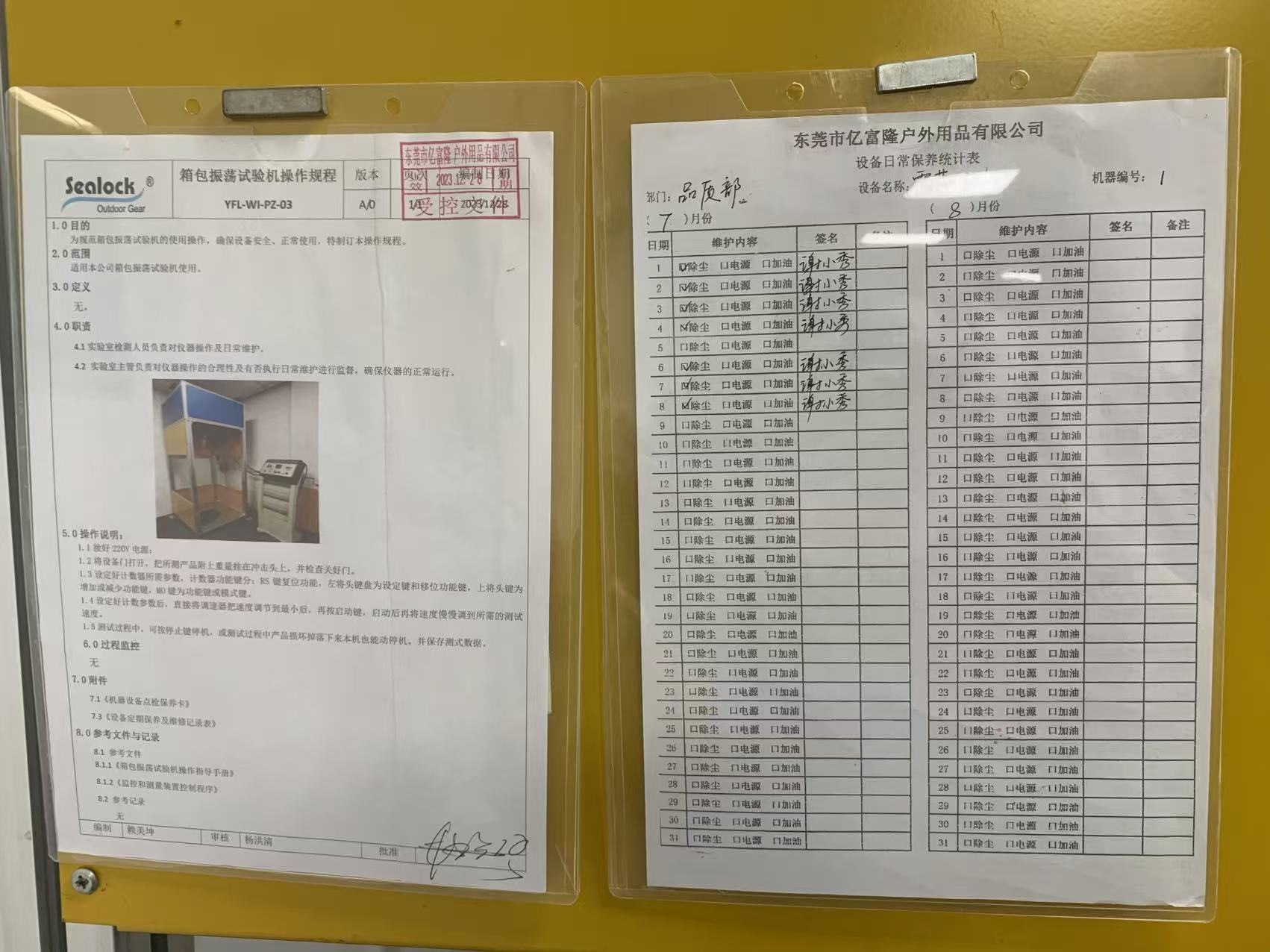

Hur vi kör det: SOP YFL-WI-PZ-03

Den kontrollerade proceduren som publicerats på maskinen är kort, och varje klausul i den finns för att någon en gång har missuppfattat det.

Operatören ansluter 220 V-försörjningen, öppnar kammardörren, hänger upp provet – redan laddat till dess nominella vikt – på slaghuvudet med hjälp av lämplig fixtur och bekräftar att dörren är ordentligt stängd innan något rör sig. Räknaren programmeras sedan: återställningstangenten rensar föregående körning, skift- och inkrementstangenterna ställer in målcykelräkningen och lägesknappen väljer räknefunktionen. Först efter att målet har ställts in vrider operatören ner hastighetsregulatorn till sitt minimum, trycker på start och rampar sedan långsamt upp hastigheten till önskad testhastighet. Det är förbjudet att starta i hastighet, eftersom ett plötsligt första slag ger en stöt som standarden aldrig avsett och kan ge ett falskt tidigt fel vid fixturen snarare än vid leden som testas.

Under körningen kan föraren när som helst stoppa maskinen med stoppnyckeln. Om provet går sönder och tappar, stannar maskinen av sig själv. Testdata registreras sedan. SOP tilldelar drift och rutinunderhåll till labbinspektören och övervakning av båda till laboratorieövervakaren, och den stöds av en daglig underhållslogg – dammborttagning, effektkontroll, smörjning – avskriven dag för dag.

Belastnings- och cykelräkning: vad siffrorna ska vara

Metodstandarden definierar hur man skakar en påse; produktstandarden definierar hur hårt och hur länge. För bärbara väskor som är QB/T 1333-2018Handväska och ryggsäck, som ställer in testbelastningen efter väskans kroppsvolym snarare än, som den tidigare 2010-utgåvan gjorde, enligt produktspecifikationen, och som endast bedömer axelremmen där ett enda handtag och axelremmen delar en överlappande sydd region. Typiska kommersiella tester går till 400 cykler på dubbla axelremmar under en specificerad belastning på 6 kg, med handtag utvärderade efter sin egen belastning och cykelkombination.

Fyrahundra cykler är ett golv, inte ett tak, och det är kalibrerat till en daglig handväska snarare än till en 60-liters torr duffel som kommer att kastas på ett båtdäck i ett decennium. Vårt interna lastbärande krav är 1 500 cykler och mer, och för expeditionsprogram och marina program kör vi betydligt högre räkningar vid laster som ställs in från påsens nominella kapacitet snarare än från standardens volymtabell. När en klients eget protokoll anger en annan kombination – en tyngre last vid färre cykler för att simulera bagagehantering, eller en lättare last vid ett mycket högre antal för att simulera pendling – tar maskinen helt enkelt dessa siffror. Hastighet, belastning och cykelmål är alla operatörsinställda, vilket är hela poängen med att ha instrumentet internt snarare än att köpa testplatser externt.

Varför detta test är annorlunda för svetsade vattentäta påsar

Här skiljer sig en vattentät utrustningsfabrik från en konventionell bagagefabrik. På en sydd väska är ett axelremsankare en vävslinga som fångas i en söm och förstärkt med en tång. Felläget är trådnötning och progressiv stygnutdragning, och det meddelar sig självt: stygn lossnar, öglan sned, märker köparen innan den släpper taget.

På en högfrekvent svetsad väska finns det inga sömmar vid ankaret alls, eller så är sömmen dekorativ och den verkliga belastningsvägen går genom en svetsad lapp bunden till TPU- eller PVC-ytan på karosspanelen. Den fogen brister genom avskalning, inte av nötning, och avskalningsfel är tyst och plötsligt. En svets som har varit lätt kall – otillräcklig uppehåll, förorenad yta, en stans som har glidit ut ur parallellt med en bråkdel av en millimeter – kommer att klara ett statiskt dragtest bekvämt och sedan delamineras vid lappkanten någonstans mellan cykel 300 och cykel 900, eftersom varje svängningscykel ligger i samma framkant av bindningen.

Detta är misslyckandet som genererar recensionerna som varje kategorichef känner igen: väskan som var bra under en säsong och sedan "remmen lossnade precis från väskan" med en ren, opassad lappkontur kvar. Det är också, viktigare, aimpregneringmisslyckande och inte bara ett hållfasthetsbrott, eftersom en delvis avskalad plåster öppnar en läckbana genom ytmaterialet långt innan det separerar helt. En väska kan börja släppa in vatten vid axelankaret samtidigt som den bär sin last perfekt.

Det är därför oscillationstestaren ochdatoriserad drag- och skalprovareläses tillsammans snarare än separat. Avdragningstestning ger oss den statiska bindningsstyrkan hos en svetsad söm i kilogram mot vårt inre materialbord; oscillationstestning talar om för oss om den bindningen överlever dynamisk, upprepad enkelkantsbelastning i den geometri som den faktiskt kommer att se under drift. En svets kan vara stark och fortfarande vara utmattningsfattig om lappgeometrin koncentrerar avskalning i ett hörn. Bara det andra testet hittar det.

Vad vi tittar på när en löptur tar slut

En avslutad cykelräkning är ett godkänt villkor, inte ett godkänt resultat. När disken stannar kommer provet ner och undersöks mot en skriftlig checklista: ingen separation eller partiell separation av handtag, rem eller ankarplåster; ingen delaminering eller lyftning vid kanten av svetsad armering; inga brott, deformationer eller sprickor i spännen, skjutreglage, D-ringar eller triglider; inget trådbrott vid någon förstärkningssöm; ingen förvrängning av karosspanelen runt belastningspunkten; och, för väskor med vagnsystem, ett handtag som fortfarande skjuts ut och tillbaka smidigt och låser positivt.

Allt annat än separation registreras fortfarande. En lappkant som har lyfts med två millimeter vid 1 500 cykler är en förbigående påse och en misslyckad process, och den går tillbaka till ingenjörskonst som en svetsparameterfråga snarare än att bli avregistrerad. Om testet är destruktivt eller provet är märkt, sätts provet i karantän och går inte in i säljbart lager igen.

Där den sitter i den bredare QC-kedjan

Inget enskilt instrument certifierar en väska. Oscillationstestaren täcker dynamisk belastningsuthållighet vid ankarpunkterna, och den skickar i alla riktningar:dragkedja fram- och återgående livstestaretar förslutningen genom 3 000 cykler under en storleksanpassad sido- och longitudinell belastning; denötningsprovareoch dengnidningsfärgbeständighettestareadress ytans hållbarhet och finish överföring; deprogrammerbar temperatur- och fuktkammareåldrar materialet genom varm-fukt och minusgrader innan de mekaniska egenskaperna kontrolleras på nytt. Sedan går hela aggregatet till fullständig vattensänkningstestning på två timmar eller mer för nedsänkbara produkter, eller kraftigt regn och vattenstrålningstestning för produkter som är klassade för att motstå regn snarare än nedsänkning.

Kör oscillationstestningefterklimatåldrande är en av de mer avslöjande sekvenser som finns tillgängliga för en köpare, och det är värt att specificera det explicit. Adhesivassisterade fogar och vissa TPU-filmkvaliteter förlorar meningsfull avdragningsstyrka efter 72 timmars exponering i varm-fuktighet. Ett bandankare som klarar 1 500 cykler nya och 600 cykler efter åldring säger dig något som inget rumstemperaturtest någonsin kommer att göra.

Vad köpare ska fråga efter

"Oscillation testad" på ett specifikationsblad betyder ingenting utan fyra siffror bakom det: belastningen i kilogram, cykelantalet, den testade komponenten och acceptanskriterierna. Fråga efter alla fyra. Fråga om räkningen nåddes eller om maskinen automatiskt stannade tidigt. Fråga om väskan är testad ny eller efter miljökonditionering. Och för svetsade produkter specifikt, fråga om inspektionen efter testet inkluderade kantlyft vid svetsade förstärkningslappar, eftersom en leverantör som endast inspekterar för separation kommer att rapportera ett pass på en påse som redan har börjat flagna.

För OEM- och ODM-program ställer vi in ​​dessa parametrar gemensamt i utvecklingsstadiet, kör dem på de första artiklarna innan verktygen fryses och upprepar dem under produktionen. Där ett varumärkes eget protokoll eller en laboratorierapport från tredje part krävs, blir den interna informationen förhandsskärmen: vi skulle hellre hitta problemet vid cykel 700 på vår egen våning än i en SGS- eller QIMA-rapport tre veckor före leverans.

Vanliga frågor

Är oscillationstestning detsamma som ett falltest?

Nej. Ett dropptest utvärderar vad som händer med en påse och dess innehåll i en enda okontrollerad stöt mot en hård yta. Oscillationspåslagstestning utvärderar trötthet vid bärpunkterna under hundratals eller tusentals kontrollerade last-och-släpp-cykler. De hittar olika fel, och en väska kan passera den ena bekvämt samtidigt som den misslyckas med den andra.

Kan den här maskinen testa en mjuk kylare eller en torrväska samt en ryggsäck?

Ja. Allt med en definierad bärpunkt kan hängas upp från fixturen - ett handtag med enkla drag på en torrväska, dubbla axelband på en svalare ryggsäck, ett övre handtag på en duffel. Produkter med mjuka sidor är vadderade vid fixturens kontaktyta så att klämman inte sliter på remmen och skapar ett falskt fel i greppet snarare än vid leden.

Vilken belastning ska användas om väskan inte har någon publicerad kapacitet?

Produktstandarden härleder det från volymen på påsens kropp. I praktiken föredrar vi för utomhusutrustning att testa med den nominella kapacitet som ett varumärke faktiskt kommer att trycka på sin egen förpackning, plus en marginal, eftersom det är siffran som en konsument kommer att behandla som tillstånd.

Garanterar ett godkänt resultat att väskan inte misslyckas i fält?

Det garanterar att konstruktionen och processen, som provtagen, klarade en definierad utmattningströskel. Fältets hållbarhet beror också på produktionskonsistens, vilket är anledningen till att oscillationstestning körs på produktionsprover snarare än bara på det gyllene provet, och varför svetsparametrar under process övervakas oberoende.

Är utrustningen kalibrerad?

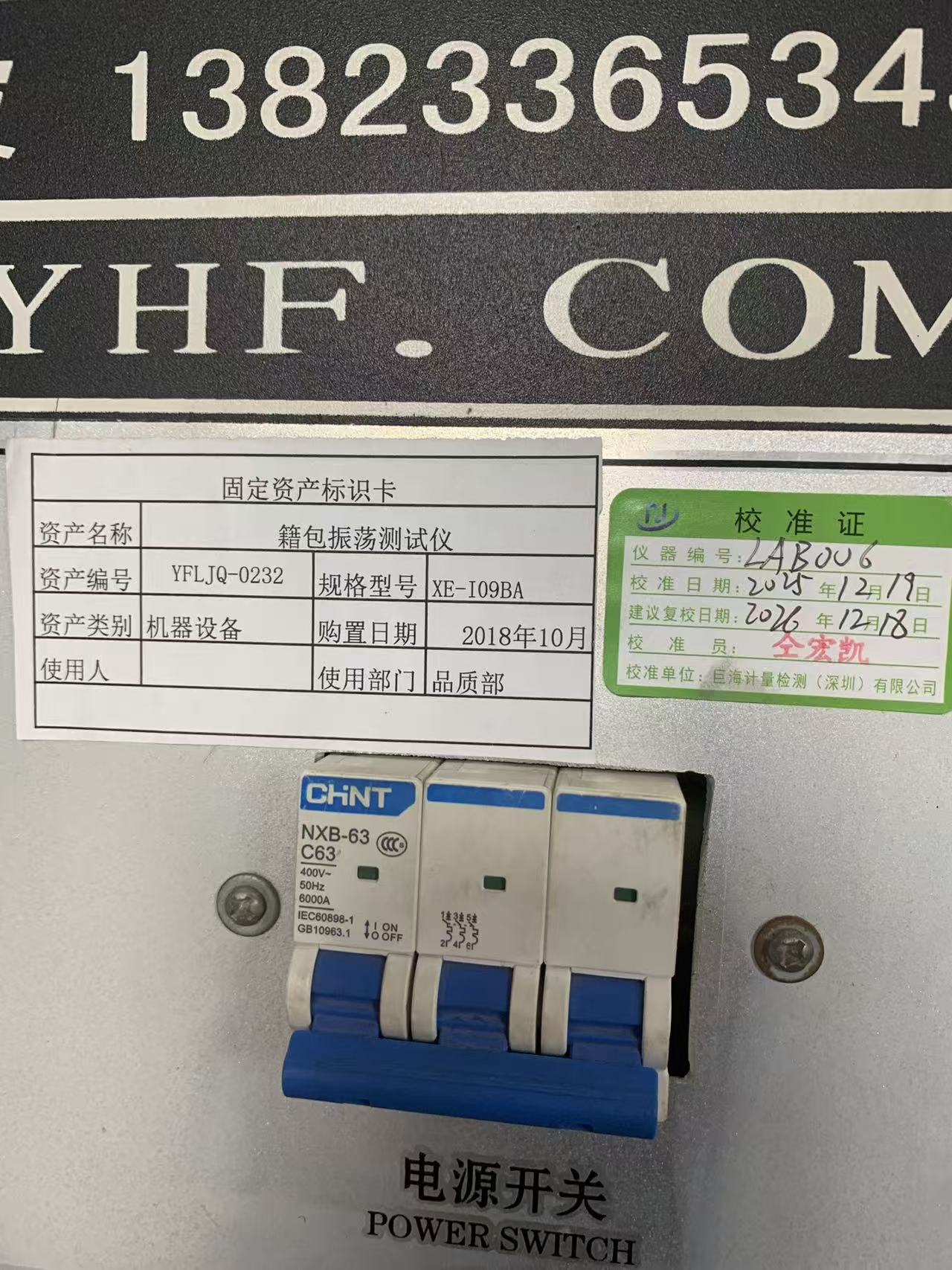

Externt, av ett ackrediterat kalibreringshus, med certifikatet uppsatt på maskinen. Det aktuella certifikatet är från 19 december 2025 och omkalibrering förfaller 18 december 2026. Kalibreringsstatus är en del av varje internrevision och är tillgänglig för besökande kunder på begäran.

Nästa i denna serie

Nästa instrument vi kommer att öppna upp är standardljuskällans färgmatchande skåp – den lilla anspråkslösa lådan som löser fler kundtvister än någon annan utrustning i byggnaden, eftersom färg är den egenskap som varje köpare inspekterar personligen och nästan alla inspekterar under fel ljus.
