Inuti en produktionskörning: Hur en Hi-Vis vattentät motorcykelväska är byggd vid Sealock

De flesta fabriksrundturer är fotografier av rena golv. Den här är en produktion som pågår - ett fluorescerande motorcykelbagageprogram med hög synlighet som rör sig genom vår anläggning i Dongguan från svetsad panel till lufttestad färdig enhet. Färgen gör det ovanligt lätt att följa: varje steg i sekvensen är samma fluorescerande gula, så en enda promenad längs linjen visar produkten montera sig själv framför dig.

Det är också ett användbart program att dokumentera, eftersom motorcykelbagage sitter i den krävande änden av vad vattentät svetsad konstruktion måste överleva. En baksäck eller tankväska utsätts för kontinuerligt regn i motorvägshastighet, vägspray som bär grus och salt, UV, vibrationer, värme från maskinen under den och upprepade bandspänningar mot en hård monteringsplatta. Den måste förbli förseglad genom allt detta samtidigt som den förblir synlig på natten. Väldigt lite av det som gör det möjligt syns i den färdiga produkten.

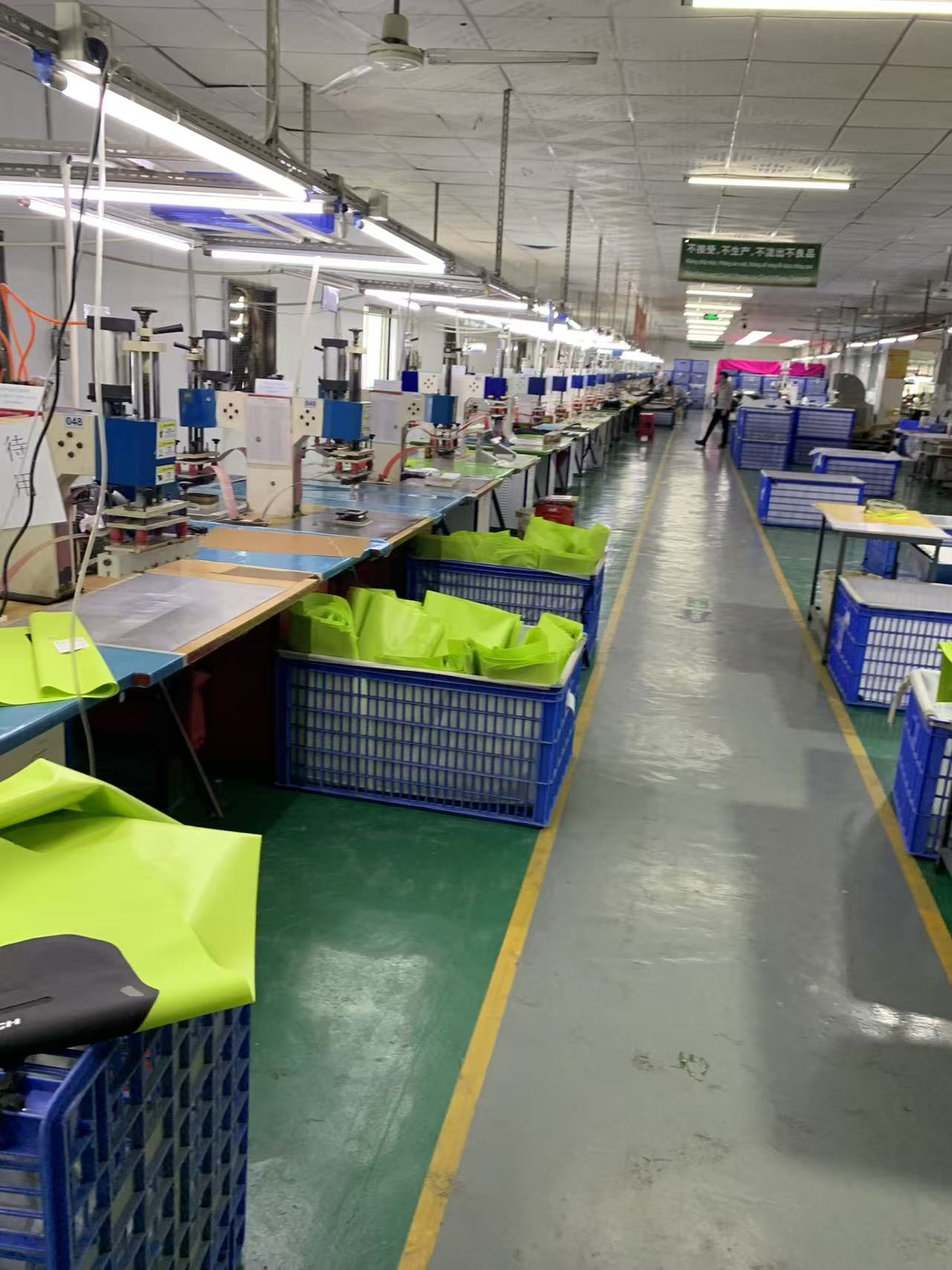

Steg ett: högfrekvent svetsning

Allt på denna produkt som måste hålla sig vattentätt är svetsat, inte sytt. Högfrekvent svetsning passerar ett elektromagnetiskt fält genom det TPU-belagda materialet, vilket exciterar polymermolekylerna och genererar värme inifrån själva materialet istället för att applicera det utifrån. Under formtryck smälter de två ytorna samman till en enda homogen sektion. Det finns inga nålhål att täta efteråt, och ingen sömtejp att dra av i årskurs tre.

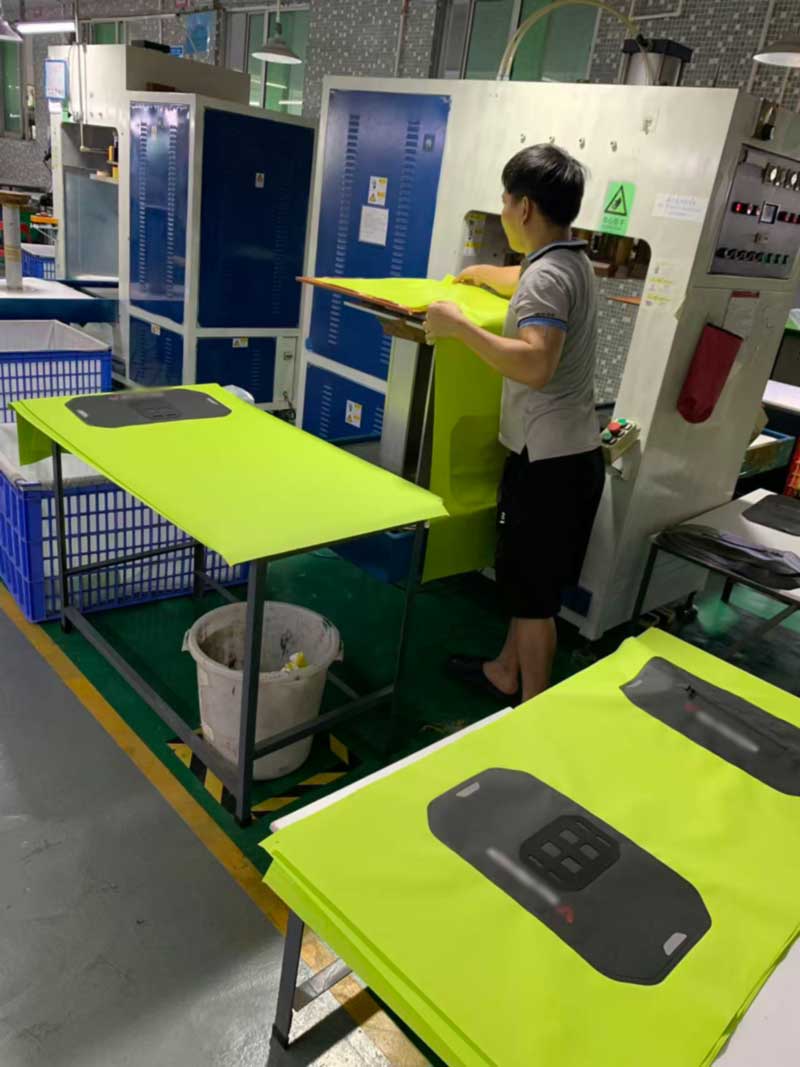

Linjen går en station per svets. En operatör placerar skärpanelen mot stansstoppen, stänger skyddet och cyklar maskinen; formen, uppehållstiden, effektinställningen och kyltiden fastställs av ett parameterkort på stationen snarare än av operatörens bedömning. Det är här disciplinen bor. En svets som är en bråkdel underkraftig ser identisk ut med en korrekt svets, passerar en slentriandragning och misslyckas genom avskalning i framkanten någonstans runt tusen belastningscykler. Det är just det som är vårt misslyckandeoscillationspåverkanstestningochskalhållfasthetstestningfinns att fånga, och varför svetsparametrar kvalificeras på kuponger innan en produktionsorder startar snarare än justeras i farten.

Steg två: mönstersömnad för den bärande förstärkningen

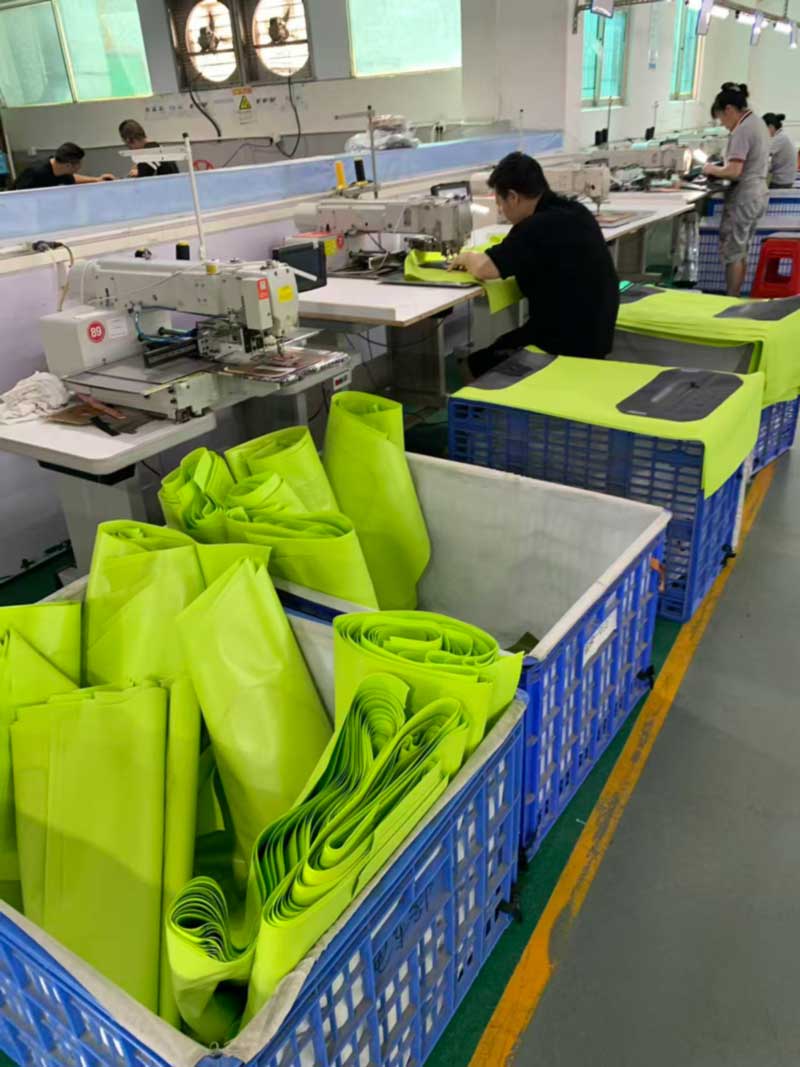

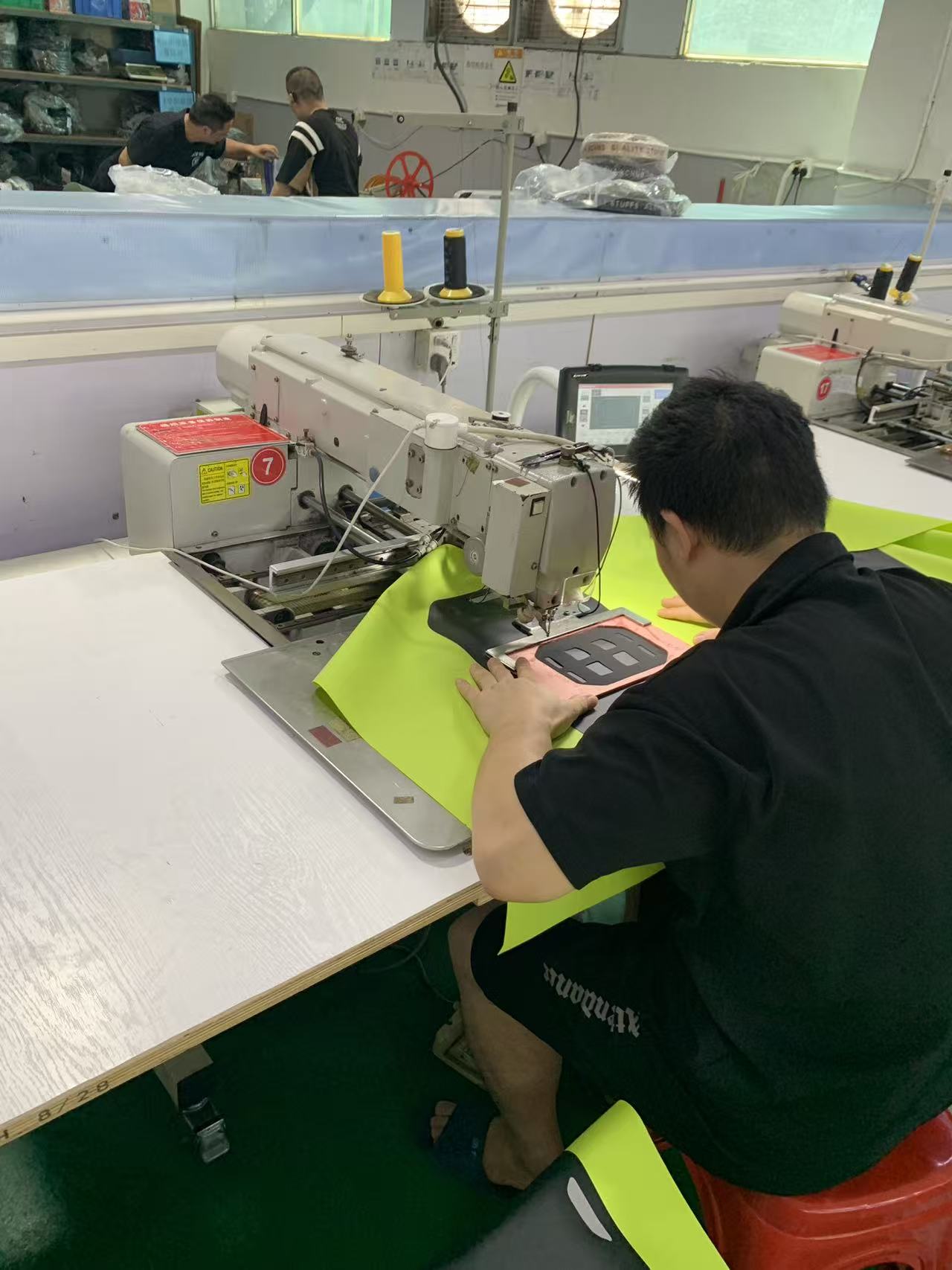

Alla skarvar på en vattentät påse ska inte svetsas, och att låtsas annars ger sämre produkter. På det här programmet är den mörka förstärkningspanelen som bär monteringsmaterialet fäst på en programmerbar mönstersymaskin, som kör en lagrad stygnbana som är identisk på varje enhet.

Resonemanget är mekaniskt. En svetsad bindning är extremt stark vid skjuvning och jämförelsevis känslig vid avskalning; en häftad fog fördelar koncentrerade punktbelastningar över många förankringspunkter och tolererar det upprepade enkelriktade rycket som en monteringsrem applicerar. Där en belastningsbana är koncentrerad och cyklisk - en monteringsplatta, en hårdspetsankare - överträffar sömmar svetsning, och där fogen måste vara vattentät, är svetsning det enda ärliga svaret. Ingenjörsarbetet avgör vilken som är vilken, och ser sedan till att det sydda området sitter utanför det förseglade kuvertet eller är självt uppbackat av en svetsad barriär.

En programmerbar maskin spelar roll här av en anledning som inte har med hastighet att göra. Handledd sömnad varierar mellan operatörer och mellan den första och den fyrahundrade enheten av ett skift. En lagrad väg gör det inte. När ett varumärkes eget kvalitetsteam drar tre enheter från olika kartonger och jämför förstärkningssömmarna, bör de titta på samma produkt tre gånger.

Steg tre: montering

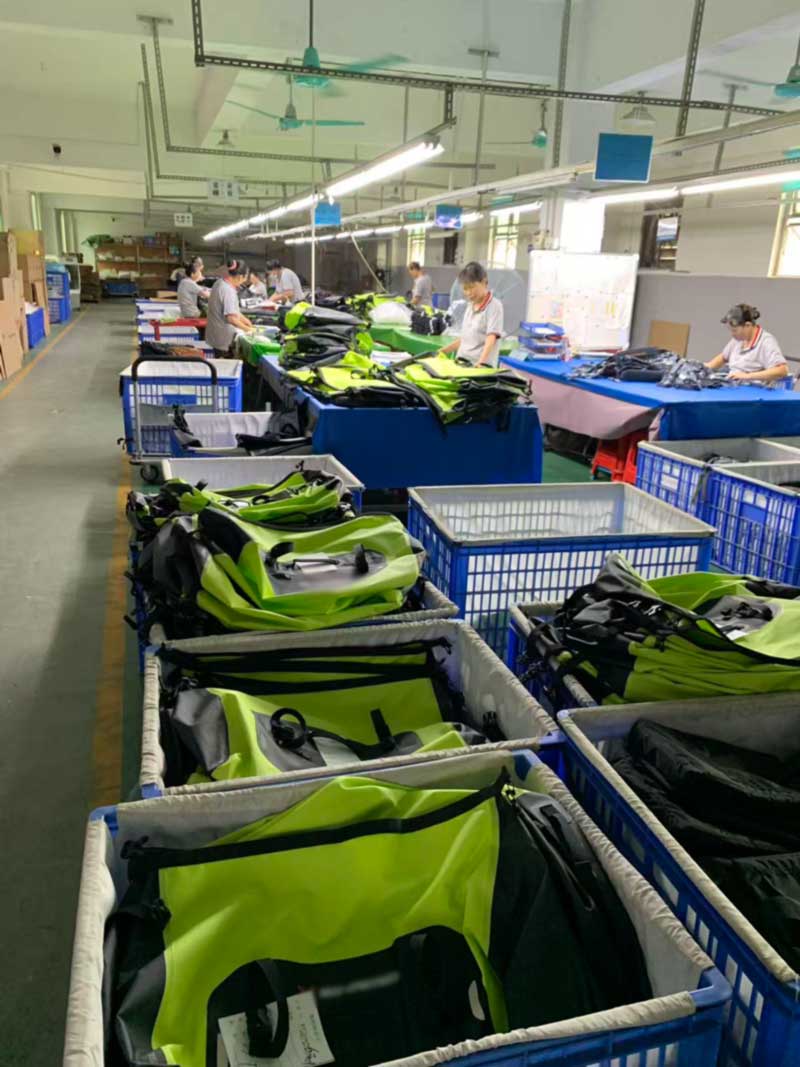

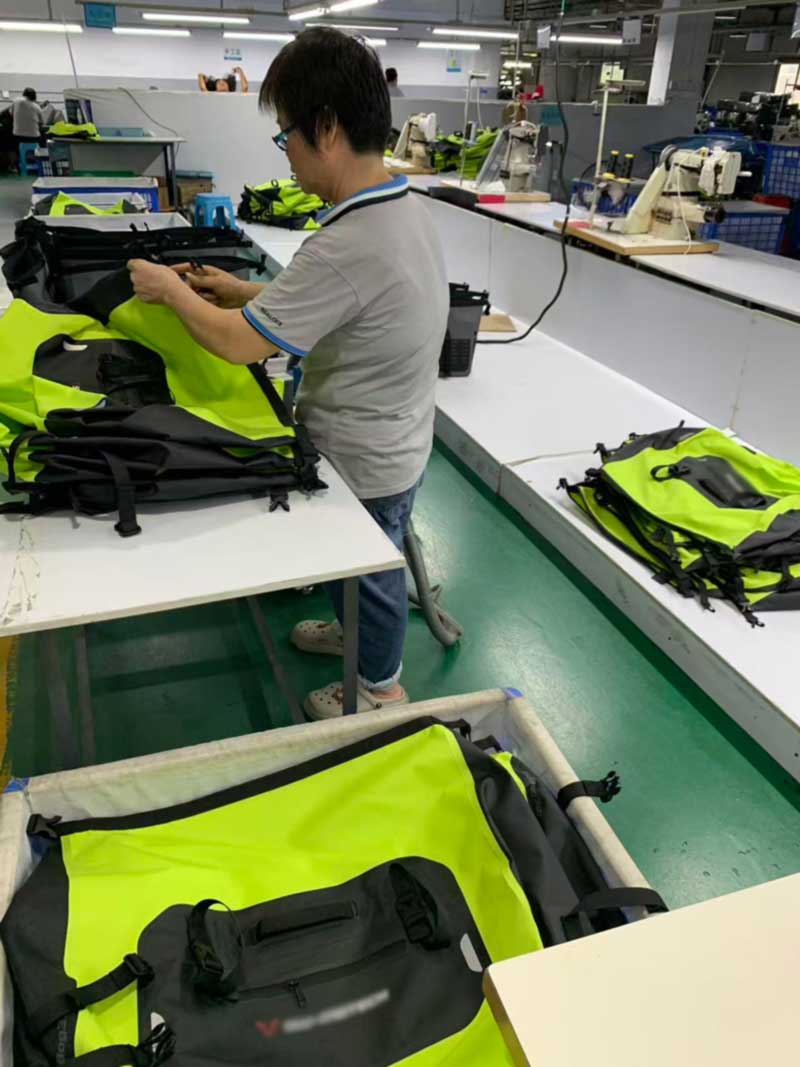

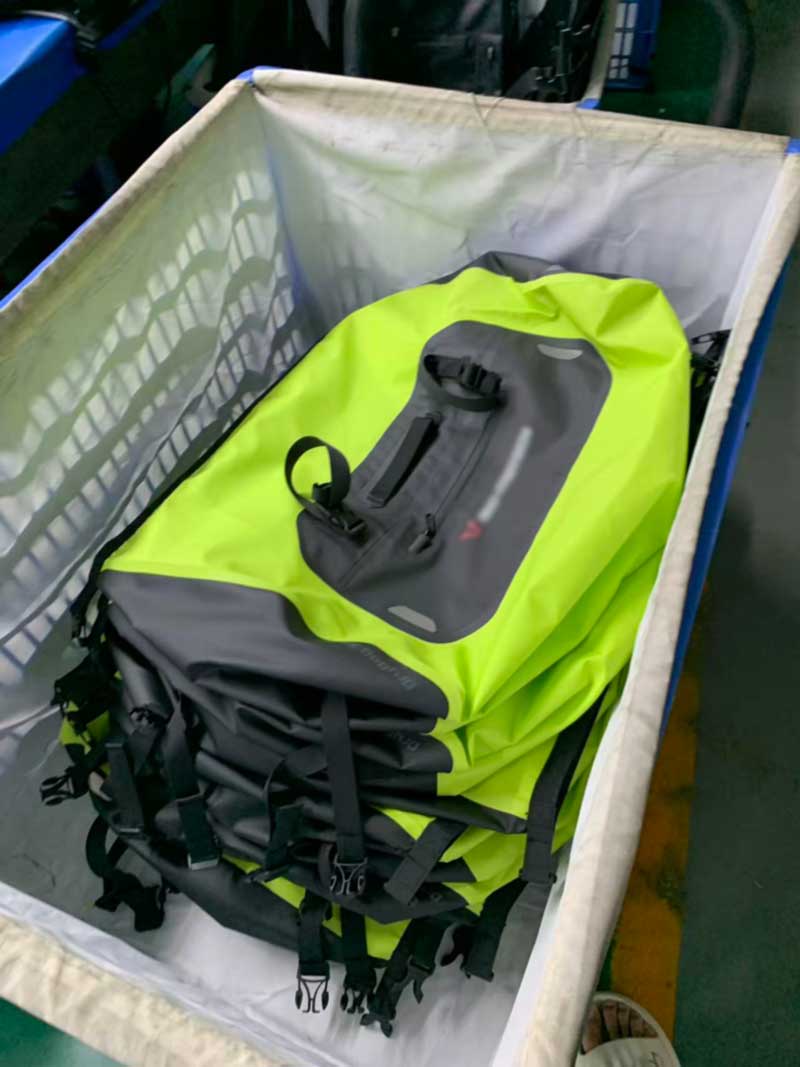

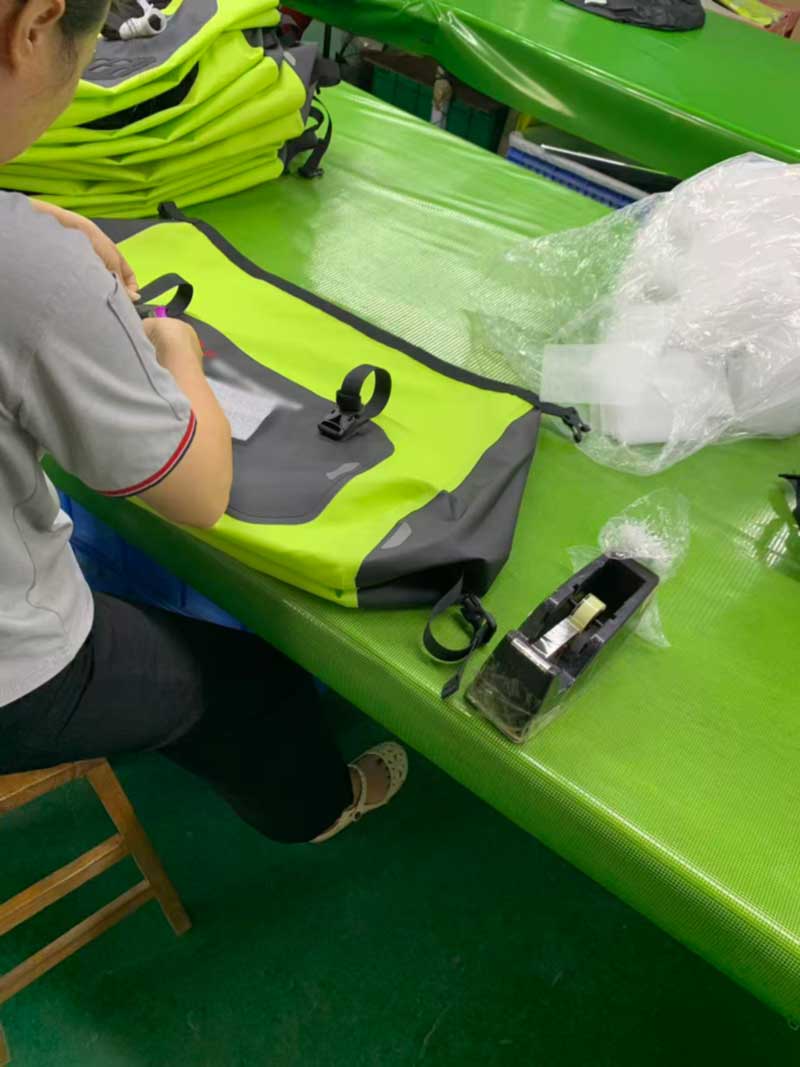

Montering är där de platta komponenterna blir en väska: kropp till bas, stängningssystem, inre struktur, kantbindning, sedan webbing, spännen, justerare och hårdvara. Det är den mest arbetskrävande etappen på linjen och den med flest möjligheter att introducera en defekt som ingen maskin kommer att fånga upp.

Två övningar gör det mesta av arbetet här. Den första är flöde i ett parti – komponenter för en produktionslot åker tillsammans i sin egen låda och är inte blandade, så att om ett problem upptäcks vid slutinspektionen kan det spåras tillbaka till en specifik materialrulle, en specifik svetsstation och ett specifikt skifte snarare än till "ordern". Den andra är in-line-inspektion snarare än end-of-line-inspektion: operatören som monterar hårdvaran kontrollerar svetsarna hon hanterar, och en enhet med en misstänkt söm lämnar linjen vid den punkten istället för att åka hela vägen till packningen innan någon tittar på den.

Steg fyra: varje enhet blåses upp och läckagetestas

Det här är scenen som är mest värd att fotografera, och den som oftast hoppades över någon annanstans.

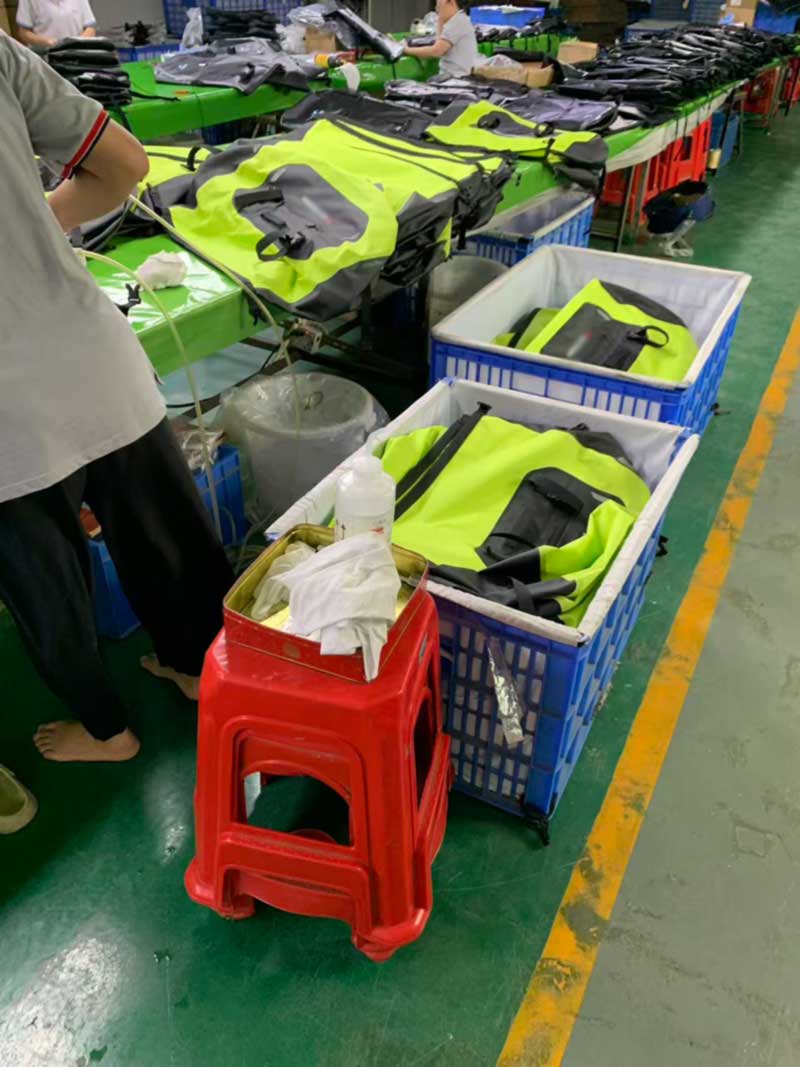

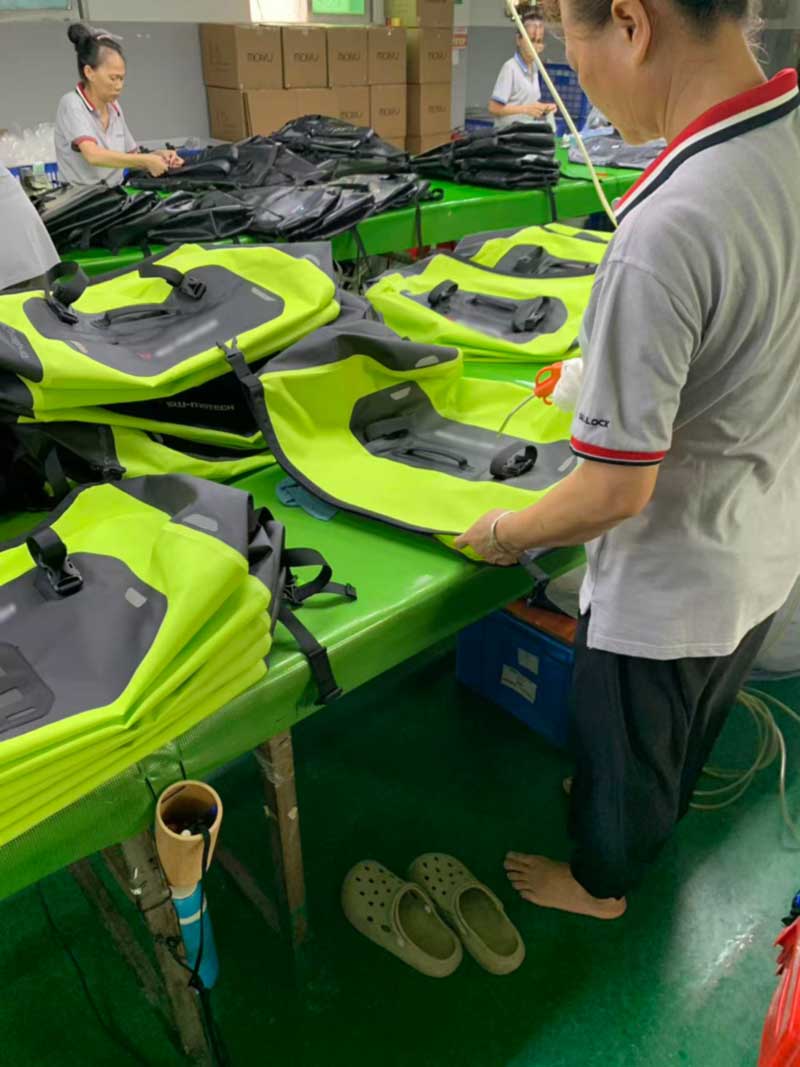

Varje färdig påse förseglas, blåses upp genom en luftledning och kontrolleras för läckor. Inte ett prov. Inte den första artikeln. Varje enhet. En uppblåst påse utsätter varje svets under samtidigt inre tryck, vilket är det snabbaste sättet att hitta ett nålhål, en kall punkt i slutet av en svetsning, ett hål i formkanten eller en hårdvarugenomföring som inte var ordentligt tätad. En påse som håller tryck har ett kontinuerligt, intakt förseglat kuvert; en påse som inte gör det, inte gör det – och ingen mängd visuell inspektion ersätter det binära svaret.

Anledningen till att detta har betydelse kommersiellt är enkel. Vatteninträngning är det enda felläget som en vattentät produkt inte kan överleva anseendet. En sliten panel är ett klagomål; en genomdränkt bärbar dator eller en blöt sovsäck i slutet av en våttur är en retur, en recension och en förlorad kund. Statistisk provtagning är lämplig för dimensionella och kosmetiska attribut. Det är inte lämpligt för det enstaka attributet som hela produkten är uppkallad efter.

Utöver 100 % lufttestet dras produkt från programmet för laboratoriebatteriet: nedsänknings- eller spraytestning till produktens nominella skyddsnivå, plus mekaniska och miljömässiga kontroller, inklusivedragkedja cykling under belastning, nötningsbeständighet, ochvärme och fuktighet åldrandeför materialuppsättningar som har ändrats sedan förra beställningen.

En notering om färgen

Fluorescerande hi-vis är en av de svårare färgerna att köra konsekvent. Fluorescerande pigment är mindre stabila än konventionella, de skiftar märkbart mellan materialsatser och de ändrar utseende dramatiskt under olika ljussättningar – vilket är hela poängen med färgen, och också anledningen till att en kund som godkänner en skärm under kontorsbelysning kan bli obehagligt överraskad av produktion i dagsljus. Varje rulle på detta program kontrolleras mot den godkända standarden under kontrollerad belysning i vårstandard ljuskälla skåpinnan det skärs, och svetsade kuponger kontrolleras igen efteråt, eftersom värmen från själva svetscykeln kan förskjuta ett fluorescerande pigment vid sömmen.

Hur det här ser ut från köparens sida

Ett program som det här körs på beslut som fattats månader innan den första panelen svetsas: vilka skarvar som svetsas och vilka som sys, vilka svetsparametrar som kvalificerades på kuponger och vid vilken fläkhållfasthet, vilka hårdvarupartier som klarade korrosionstestning, vilket belysningsämne färgen godkändes under, och om 100 % läckagetest är inskrivet i kvalitetsavtalet eller bara är inskrivet i kvalitetsavtalet. Inget av dessa beslut syns på ett fotografi av en färdig väska. Alla avgör om produkten fortfarande är vattentät i årskurs tre.

Sealock har byggt högfrekvent svetsad vattentät utrustning i över tjugo år, med anläggningar i Dongguan, Kina och Ho Chi Minh City, Vietnam, som serverar utomhus-, marin-, powersport- och livsstilsvarumärken över hela världen. För OEM- och ODM-förfrågningar, eller för att diskutera ett eget program, skriv tillinfo@sealock.com.hk.
